示波器的基本结构与工作过程
来源:电工天下时间:2017-01-16 13:01:06 作者:老电工手机版>>
示波器的基本结构与工作过程
1、示波器的基本结构
① Y轴系统
由衰减器、放大器及延迟线等组成。
其主要作用是放大被测信号电压使之达到适当的幅度,以驱动电子束作垂直偏转。
② X轴系统
由触发整形电路、扫描发生器及x轴放大器组成。其作用是产生扫描锯齿波并加以放大,驱动电子束进行水平方向扫描。
触发整形电路则保证在荧光屏上显示的波形稳定,以利于对信号波形的观察。来自:电工技术之家
③ Z轴系统
由示波管、增辉电路、电源和校准信号发生器组成。
示波管由电子枪、X轴偏转板、Y轴偏转板和荧光屏组成,其主要作用是将电信号转换成光信号,用于对被测信号波形的显示。
增辉电路的作用是在信号扫描正程使光迹变亮,而在信号扫描回程使光迹消隐。
电源电路将交流市电变换成多种高压和低压电源,以满足示波管及其他电路工作的需要。
校准信号发生器提供幅度、周期都十分准确的方波信号用于校准示波器的相关性能指标。
2、示波器的工作过程
被测信号电压经过示波器探头加到Y轴输入端,经过衰减、前置放大和倒相后,再经延迟线延迟和Y轴后置放大器放大,输出足够大的推挽信号加到示波管的垂直偏转板上,控制电子束作垂直方向的偏移。
为了能够稳定的显示波形,使每次扫描的起点都对应于被测量信号的同一相位点上,可将被测信号送至触发整形电路。 来自:电工技术之家
触发整形电路在被测信号的某个电子和极性下被触发,输出触发脉冲去启动扫描发生器产生锯齿波电压,经过x轴放大器放大后成为推挽信号加至示波管的水平偏转板上,以控制电子束作水平方向的偏转(即扫描过程)。同时,扫描信号发生器还输出脉宽与扫描正程相等的增辉脉冲,并经过z轴系统加至示波管的栅极使显示的光迹增亮。
相关文章
示波器的使用方法及探头补偿调节步骤
示波器的使用方法及探头补偿调节步骤,示波器探头测试前的检验操作,探头补偿调节的操作步骤,补偿探头方法,测试电压纹波的方法,以及示波器使用中的注意事项。
时间:2022-09-13 13:28:05
示波器测量瞬时电压的方法及步骤
示波器测量瞬时电压,瞬时电压测量需要一个相对的参照基准电压,一般基准电位选地电平,按坐标片确定参考电位的基准线位置,读出所测电压值。
时间:2022-09-13 13:27:31
光线示波器的构成与原理图解
有关光线示波器的构成与原理,光线示波器,由振动子系统、光学系统、记录纸传功系统以及电气系统等部分组成,光线示波器的工作原理说明。
时间:2022-09-10 06:58:56
欧姆表的基本结构与实际测量的方法
有关欧姆表的基本结构与实际测量的方法,当a、b两表笔短接时,流过表头中的电流情况,当在a与b之间接入Rx后,流过表头的电流,以及了解欧姆表的内阻。
时间:2020-02-23 11:12:05
示波器负载效应的实例分析
示波器负载效应的实例,示波器在1MΩ阻抗模式下的等效模型比较复杂,等效成是1MΩ和一个十几pF的电容并联在一起的形式,示波器内部增加补偿措施补偿偏差,确保测量准确。
时间:2020-01-08 10:11:30
示波器的工作原理,示波器的使用方法

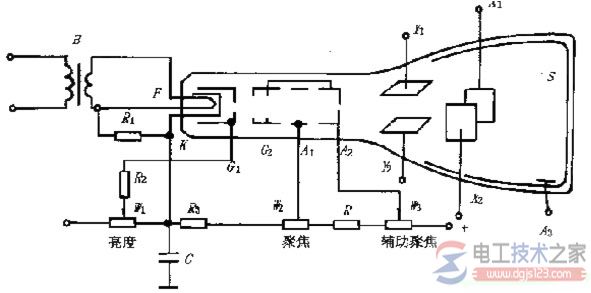

有关示波器的工作原理与使用方法,示波管的内部结构和供电图,包括示波管、荧光屏、电子枪及聚焦、偏转系统等,示波器各系统及功能的使用方法。
时间:2016-03-27 10:50:17
示波器怎么用?示波器使用方法【图解】

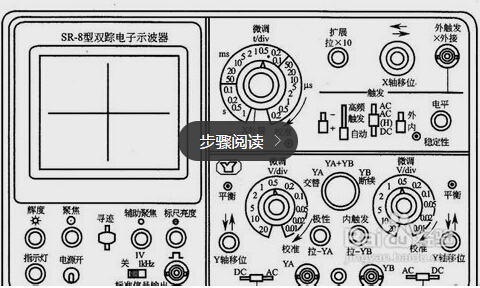

示波器的使用方法,以SR-8型双踪示波器为例,介绍下示波器的简单用法,SR-8型双踪示波器的设置部分略过,直接介绍示波器的具体使用方法与操作步骤。
