导线截面与载流量的计算口诀与方法

来源:电工天下   编辑:小电工发布时间:2019-07-12 13:23:12

导线截面与载流量的计算口诀,导线计算因素多,强度温升和损耗,另外负载大与小,敷设方式也很多,平时工作不用算,根据电流选导线,绝缘导线在不同敷设方式时的允许载流量。

导线截面与载流量的计算口诀与方法

一、导线截面与载流量的计算口诀

导线计算因素多,强度温升和损耗。另外负载大与小,敷设方式也很多。平时工作不用算,根据电流选导线。表中数据已算好,铜绞铝线任你挑。大的工程要计算,便于工程作预算。

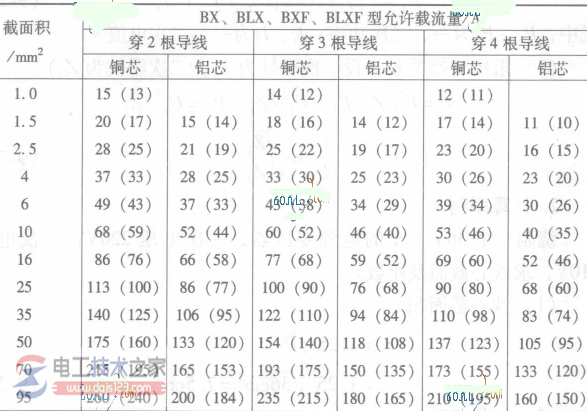

说明:按允许载流量的要求。绝缘导线在不同敷设方式时的允许载流量.供选用绝缘导线时参考。

导线截面与载流量的计算口诀1

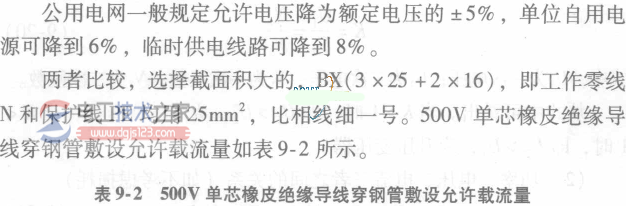

导线截面与载流量的计算口诀2

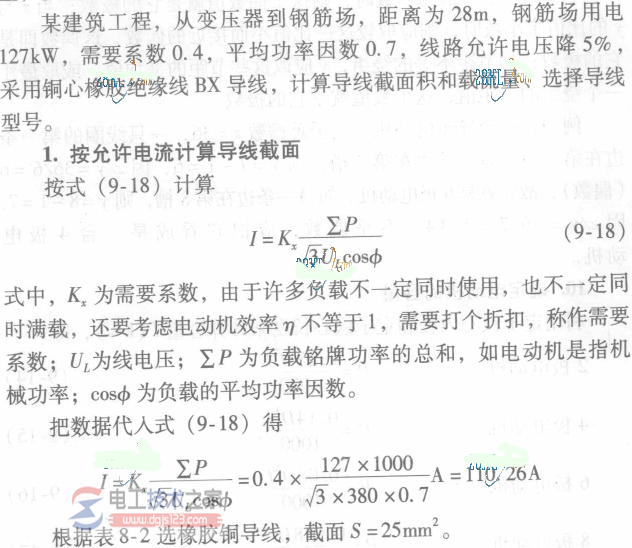

导线截面与载流量的计算口诀3

导线截面与载流量的计算口诀4
