电工常识:常用绝缘子型号代号的含义

来源:电工天下   编辑:小电工发布时间:2020-11-18 09:46:02

有关绝缘子的相关知识,介绍了常用绝缘子型号代号的含义,包括P-针式、Xp-悬式、T -铁横担用、M-木横担用等,举例说明各型号代号的具体含义是什么,一起来学习下。

常用绝缘子型号代号

以下是绝缘子型号代号的含义

1、P-针式(用于型号的第一个字母)

2、Xp-悬式(旧型用X表示悬式)

3、T -铁横担用

4、M-木横担用

5、CD-瓷横担

6、C-悬式绝缘子的连接方式为槽形;球形连接则不标注。

电工常识:常用绝缘子型号代号的含义

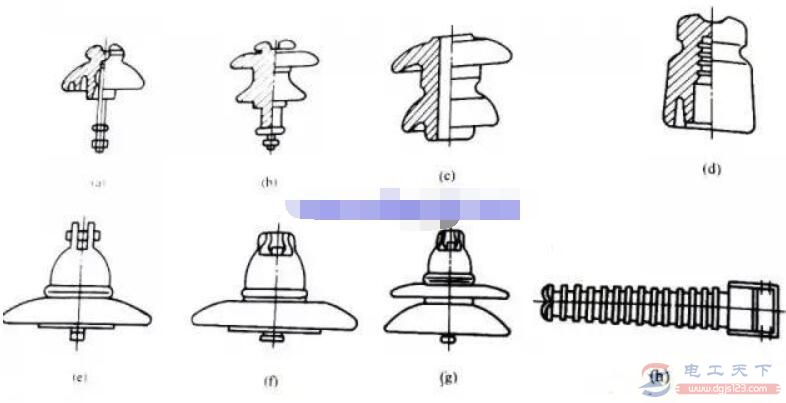

图1:常用绝缘子型号

(a、b)高压针式 (c)低压蝶式(d)低压针式(e)槽型悬式(f)球形悬式(g)防污型悬式(h)陶瓷横担

举例:

(1)P-10T、P-10M分别为10KV铁横担用针式绝缘子和木横担用针式绝缘子;

(2)XP-7C和XP-4分别代替旧型号X-4.5C和X-3悬式绝缘子。
