欧姆定律的定义,部分电路欧姆定律的含义

来源:电工天下   编辑:小电工发布时间:2021-09-11 07:43:58

一、欧姆定律

1、定义:通过导体的电流跟导体两端的电压成正比,跟导体的电阻成正比。

(2)公式:I=U/R,或者I=ΔU/ΔR

2、适用条件:适用于金属导体和电解液中,不适用于半导体、气体导体。

二、导体的伏安特性曲线

导体的I—U图像叫做导体的伏安特性曲线。注意:横坐标是U,纵坐标是I。

欧姆定律的定义,部分电路欧姆定律的含义

伏安特性曲线是过原点的直线的元件,称为线性元件。

欧姆定律的定义,部分电路欧姆定律的含义

伏安特性曲线是曲线的元件,称为非线性元件。

三、二极管元件

二极管在电路中的符号:欧姆定律的定义,部分电路欧姆定律的含义

欧姆定律的定义,部分电路欧姆定律的含义

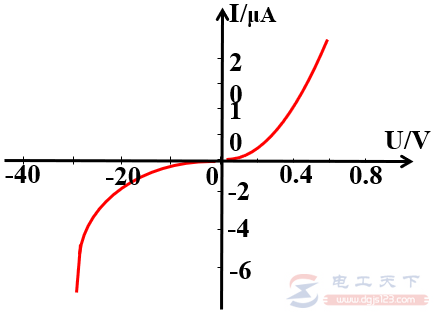

(二极管的伏安特性曲线,加正向电压时二极管电阻很小,加反向电压时,二极管电阻很大,当反向电压很大时,二极管被击穿,电流很大)

二极管特性:单向导电性。
