三相电线是什么线,三相线的颜色怎么规定的

来源:电工天下   编辑:小电工发布时间:2020-08-11 10:09:01

有关三相电线的知识,三相线是什么,三相线是哪三根电线,线电压是多少,三相线的颜色是怎么规定的,电工天下小编带大家来了解下。

三相电线

三相电线是三个均为火线,线电压380V,三相电线在工厂中使用。三相电线指三根电线:零线火线和地线。

三相交流电是电能的一种输送形式,简称为三相电。三相交流电源,是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成的电源。

电力传输是以三相四线的方式,三相电的三根头称为相线,三相电的三根尾连接在一起称中性线N也叫“零线”。

三相平衡时刻中性线中没有电流通过,直接或间接的接到大地,跟大地电压也接近零,所以称为“零线”。

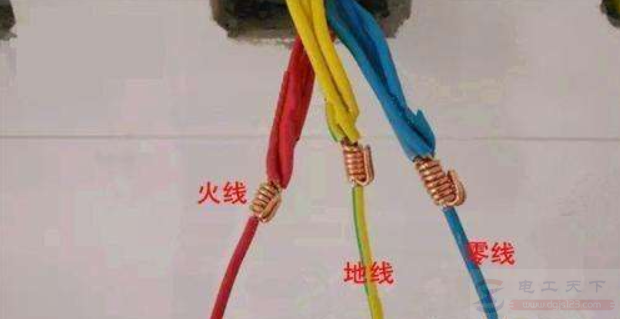

地线是把设备或用电器的外壳可靠的连接大地的线路,用于防止触电事故的发生。

火线又称相线,它与零线共同组成供电回路。在低压电网中用三相四线制输送电力,其中有三根相线一根零线。

三相电线是什么线,三相线的颜色怎么规定的

三相线的颜色

GB50258—96《电气装置安装工程1kV及以下配线工程施工及验收规范条文说明》第3.1.9条规定:当配线采用多相导线时,其相线的颜色应易于区分,相线与零线(即中性线N—编者注)的颜色应不同,同一建筑物、构筑物内的导线,其颜色选择应统一;保护地线(PE线)应采用黄绿颜色相间的绝缘导线;零线宜采用淡兰(应为“蓝”——编者注)色绝缘导线。

宜采用黄、绿、红三色。以三相进建筑物的住宅为例,三相电源引入三相电度表箱内时,相线宜采用黄、绿、红三色;单相电源引入单相电度表箱时,相线宜分别采用黄、绿、红三色。

由单相电度表箱引入到住户配电箱的三芯护套线,其相线颜色没有必要和所接的进户线相线颜色一致。

只有当用户采用三相电度表箱时,从三相电度表箱引入到住户配电箱的箱线颜色应和进三相电度表箱的相线的相线一致。

2~4室进住户配电箱的箱线可用黄、绿、红中的任意一种,因为GB50258—96只规定配线采用多相导线时,相线颜色才要求易于区分。

例如,2室的用户出现断电时,根据2室的单相电度表相的进线是红色,只要用验电笔检查进建筑物的红色相线是否有电,即可判断故障。

三相线的电线颜色,三相五线制标准导线颜色

三相线的电线颜色,三相五线制标准导线颜色

本文介绍了三相线的电线颜色,三相电的线是什么颜色,各类导线的颜色标志,以及三相五线制标准导线颜色,对这块知识感兴趣的电工朋友,可以学习参考下。

接地线不同颜色的含义

<a href=/zt/jiedixian/ target=_blank class=infotextkey>接地线</a>不同颜色的含义

在电工电路中,经常会用到接地线,在关键位置挂接接地线,用于保障用电设备与人身的安全,这里介绍下接地线的不同颜色,以及接地线颜色的不同含义,一起来看下。

电线颜色的国家标准是什么

电线颜色的国家标准是什么

有关电线颜色的国家标准,不同的电缆使用不同的颜色,一是便于区分,二是保障用电安全,这里就说一说电线颜色的国家标准是什么,对电线颜色有哪些划分,一起来了解下。

电线的颜色有哪些规定

电线的颜色有哪些规定

电线的颜色有哪些规定,电线的颜色规定:火线:第一相L1(U)黄色,第二相L2(V)绿色,第三相L2(W)红色。

零线:中性线N淡兰色,保护中性线PEN竖条间隔淡蓝色。地线:接地保护线PE绿黄双色线,接地线E明敷部分为深黑色。

以上就是三相电线及相线颜色的相关知识,希望对大家有所帮助。
