家庭装修三种电线接法图,电线的规范接线方法(图文)
来源:电工天下时间:2020-06-30 09:09:41 作者:老电工手机版>>
【家庭装修三种电线接法图,电线的规范接线方法】电路改造是装修中的隐蔽工程,电线一定要做好,做规范,电线接线正确,才能保证用电安全。
电线的连接方法
这里给大家提供了3种方法,大家可以根据自身的情况进行选择。

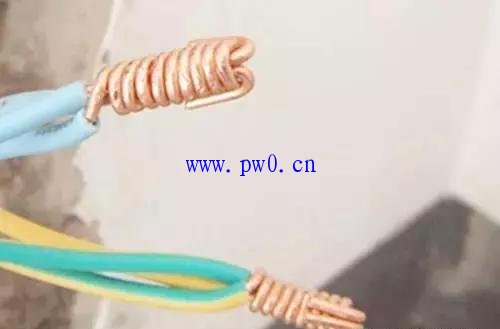

一、螺线法
1、先将软线拧成单股导线,再缠到单股硬线上,绕7~8圈左右(视自身情况定)。
2、最后将单股硬导线向后弯曲,压紧以防止脱落。

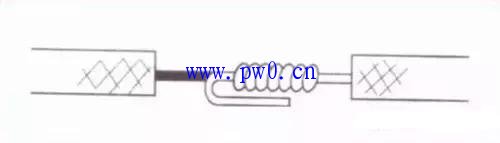

下面提供了一张螺线法的图片,大家看了会更加明白。

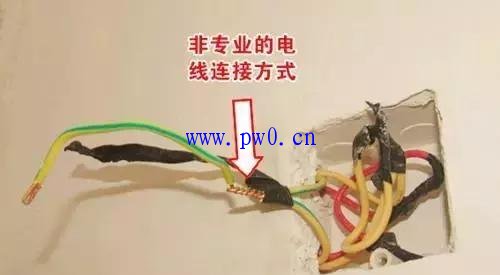

螺线法是比较规范的电线接头处理方法,要知道在装修的时候线管之间是不能有接头的(有也应该在电线盒里),所以用这种方法来处理接口,才能保证电线不会有打火、短路等现象产生。
二、压线帽连接法
这种方法比较安全,但是它需要用到专业的工具——压线帽和压线钳
操作非常简单,只要把电线绕到压线帽上,然后用压线钳拧紧就OK了。
说道这里有的朋友可能要问:用多大的压线帽合适?这其实要根据被压线的线径大小和数量决定。
三、防火胶布隔离法

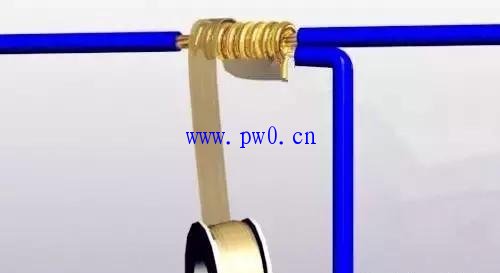

这个方法多用在吊顶或串灯,操作起来同样不难,用副线绕主线8圈左右,然后用防火胶布缠好即可,如图
使用防火胶布主要是为了防止电打火的时候将外层的绝缘层烧坏,为了保险,最好在外层另外包裹几层绝缘胶布。
以上就是我们总结的3种方法,当然了现在有专门的接线端子,方便、快捷、安全。觉得上面的方法效率慢的朋友们,可以考虑接线端子。
以上就是电线的三种接线方法,希望对大家有所帮助。
