低压配电导线的类型_导线选择的规定条件

来源:电工天下   编辑:小电工发布时间:2020-01-05 17:53:08

有关低压配电导线的类型,导线类别分为裸导线、绝缘导线等,绝缘导线的种类与结构组成,常用绝缘导线的型号、名称及主要用途,导线选择的规定与条件说明等。

低压配电导线

一、导线类别

一是裸导线,一是绝缘导线。

1、裸导线

用铝、铜或钢制成,外面没有包覆层,导电部分能触摸或看到。

2、绝缘导线

由导电的线芯和绝缘外皮两部分组成;线芯用铜或铅制成,外皮用塑料或橡胶制成,导电部分看不见、摸不着。

二、绝缘导线

1、绝缘导线的种类:绝缘导线品种繁多,按绝缘材料主要有塑料绝缘导线和橡胶绝缘导线;按线芯材料分有铜芯导线和铅芯导线;按线芯形式分有单股和多股铰合导线;按用途分有布线和连接两种。

2、绝缘导线的结构组成:主导电线芯、橡皮绝缘、橡皮填芯、接地线芯、橡皮护套。

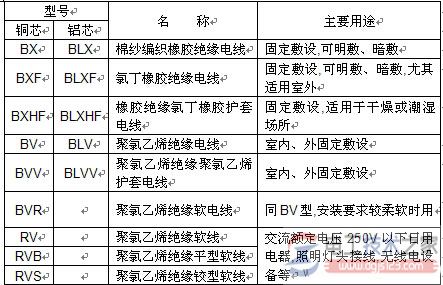

常用绝缘导线的型号、名称及主要用途:

常用绝缘导线的型号、名称及主要用途

三、导线选择的规定与条件

1、导线选择须满足发热条件:在最高环境温度和最大负荷的情况下,保证导线不被烧坏,即导线中通过的持续电流始终是允许电流。

2、导线选择须满足电压损失条件:以保证线路的电压损失不超过允许值。

3、导线选择须满足机械强度条件:在任何恶劣的环境条件下,应保证线路在电气安装和正常运行过程中不被拉断。

4、导线选择须满足保护条件:以保证自动开关或熔断器能对导线起到保护作用。
