plc编程电缆制作与接口转换的方法

plc编程电缆制作与接口转换的方法

各厂家编程电缆作用就是将plc端RS485、RS422格式数据转换为PC端RS232C格式数据，PLC端是RS232则按规则直接连接即可。

要自制plc编程电缆，就必须将PLC端RS485、RS422转换为PC机能够识别RS232C，PC才能与PLC通信，完成下载、上传、监控等工作，这就涉及到一个接口标准转换问题。

实现接口转换的几种方法：
一是用简易电平转换电路，但一种电路只能针对一种PLC，且功能不全，性能太可靠，可能会损坏PC机串口；

二是用专用接口转换IC，但业余实现起来比较复杂，不适合自制。

这里使用一种成品通讯接口转换器，可以实现RS232/RS485/RS422转换，是专用通讯接口转换器，使用起来很方便且性能可靠，价格也比较低。

该类产品市场上比较多，以四川德阳四星电子产品SC-485C接口转换器为例，该转换器用于RS232到RS485/RS422通讯转换,体积小巧,两个DB-9插头大小,采用串口窃电技术，不需外接电源。

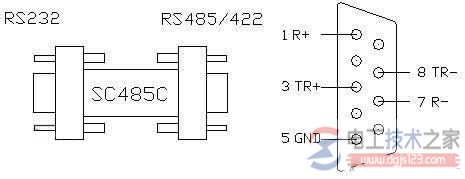

SC-485C结构及引脚定义如图二。

RS232端为DB-9孔座，可以直接插PC机COM口上，RS485/RS422端为DB-9针座， RS485时使用3脚和8脚, RS422时用3脚、8脚、1脚和7脚。利用该接口转换器制作编程电缆如图三所示。左侧为SC-485C接口转换器，右侧从上而下分别为DIN-8、RJ11、DB-9和DB25插头编程电缆，电缆靠近接口转换器插头均为DB-9孔型插头，另一头均为针插头，分别对应不同物理结构PLC编程口。

图1

图2

接线时PLC端是RS485RS422选择对应引脚，“发送接接收，接收接发送，正接正，负接负”规律连接，SC-485C接口转换器与PLC RS485、RS422接口接线图和PC与PLC RS232接口接线见图3。

图3

要做好一根编程电缆，要进行RS232/RS485/RS422之间接口转换外，还必须了解PLC编程口各引脚定义，是采用同一种接口标准，不同厂家PLC其引脚分布也是不相同。表二提供了几种主流PLC引脚定义，供自制时参考。未列举PLC可以查找随机技术手册，也可以到网上找一个通用型人机界面（hmi）说明书，HMI与各厂家PLC联机连线说明中可以找到市场上绝大多数PLC引脚定义。

部份PLC编程口引脚定义：
PLC型号 接口标准 接口外形 引 脚 定 义
S7-200 RS485 DB-9 3B/8A
TIWDO/NEZA RS485 DIN-8 1A/2B
LG MASTER K系列 RS232 DB-9 2RXD/3TXD/5GND
FX2N/FX0N RS422 DIN-8 1RXD-/2RXD+/4TXD-/7TXD+
OMRON CH200HS RS232 DB-9 2TXD/3RXD/7GND/4RTS/5CTS
AB SLC503/504 RS232 3TXD/2RXD/5GND/7RTS/8CTS
ABB COMLI（SLAVE MODE） RS232 6TXD/7RXD/5GND
KOYO DIRECT DL RS232 RJ11 4TXD/3RXD/1GND
