消弧线圈容量计算与选择公式详解

来源:电工天下   编辑:小电工发布时间:2019-08-06 15:59:55

在选择消弧线圈的容量大小时,很多电工朋友很是头疼,消弧线圈容量大小选择多少合适,如何照顾到配电网的后续发展,来看下消弧线圈容量计算与选择公式吧,或许可以解你的忧愁。

一、消弧线圈容量大小

消弧线圈容量大多选择250 kVA(额定电流为40 A)。

消弧线圈容量的选择,供电公司面临的一大难题,配电网的扩大,以及电缆线路的增加,运行3~5年后,消弧线圈的最大补偿电流小于系统的电容电流,消弧线圈运行在“欠补偿”状态,致使运行中容易发生谐振过电压。

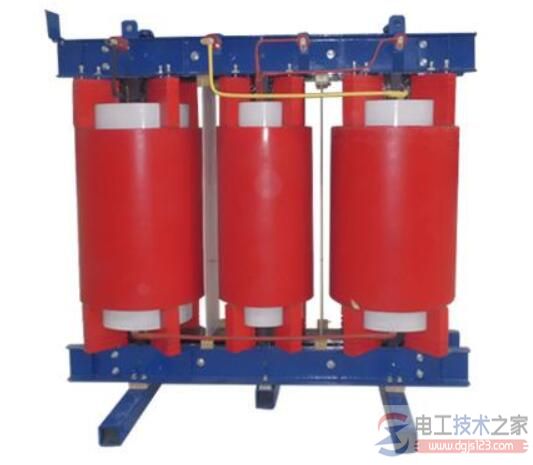

消弧线圈容量计算与选择公式详解

二、消弧线圈容量计算公式

消弧线圈容量选择的参考公式: Q = 1.35×Ic×Un/31/2

式中 ic——接地电容电流; un——系统标称电压。

该公式的局限性:对新建变电所该如何选择消弧线圈的容量,则不能套用该公式。

在南海的配电网,如果选用“预调式”的消弧线圈(该型号消弧线圈受补偿电流下限制约)其容量一般选择630 kVA或750 kVA(下限值不低于10 A);

如果选用“随调式”消弧线圈,则容量可以选择800 kVA及以上。该选择原则是根据我区各变电所10 kV系统电容电流的状况以及配电网发展规划确定的。

三、注意事项

随着运行数据的变化,今后在消弧线圈的容量选择上应有改变。

单在容量选择方面,调匝式的消弧线圈有一定优势,因为能够在零到额定电流范围内实行无级调节,使用户在选择消弧线圈容量上灵活性更大。

对于运行中容量不足的消弧线圈(主要针对预调式消弧线圈),可以增加曲折变容量以及在原消弧线圈中串接一个固定电感,以提高补偿电感电流。

以上介绍了消弧线圈容量计算与选择公式,以及相关注意事项,希望对大家有所帮助。
