铜线与铝线怎么连接？铜线和铝线连接注意事项

来源：电工天下时间：2016-09-20 12:18:09 作者：老电工手机版>>

铜线与铝线怎么连接？铜线和铝线连接注意事项

铜线和铝线连接方法
铜线和铝线是不能直接连接的。
铜线和铝线可以通过一定的方法连接在一起。
铜线和铝线的材质不同，因此特性也不相同，想要把它们连接在一起，是需要通过特殊处理的。
那么，铜线和铝线为什么不能直接连接？铜线和铝线怎么接？
铜线和铝线怎么接？

铜线和铝线连接方法

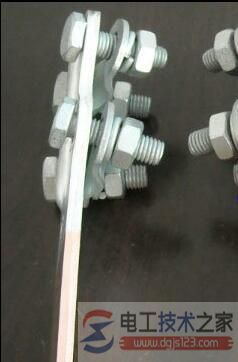

铜铝过渡线夹
铜线和铝线怎么接？先来介绍下铜线和铝线为什么不能直接连接呢？
第一、铝线和铜线的电阻率不同。
第二、这是最关键的，就是铝线很空气中很容易氧化，在其表面形成一层氧化物，再加上铝比铜的硬度小，这样会大大增加铝线和铜线接驳处的接触电阻，当用电流通过这个接驳处时，接触电阻会发热，如果是大电流，则发热会很严重，就会把接驳处烧毁。
第三、按照安全操作规范，铝线是不能与铜线接驳的。
铜线
铜线和铝线怎么接？铜线和铝线直接连接的后果：
1、当铜、铝导体直接连接时，这两种金属的接触面在空气中水分、二氧化碳和其他杂质的作用下极易形成电解液，从而形成的以铝为负极、铜为正极的原电池，使铝产生电化腐蚀，造成铜、铝连接处的接触电阻增大。
2、另外，由于铜、铝的弹性模量和热膨胀系数相差很大，在运行中经多次冷热循环(通电与断电)后，会使接触点处产生较大的间隙而影响接触，也增大了接触电阻。
接触电阻的增大，运行中就会引起温度升高。
高温下腐蚀氧化就会加剧，产生恶性循环，使连接质量进一步恶化，最后导致接触点温度过高甚至会发生冒烟、烧毁等事故。
铜线和铝线怎么接？铜铝是不能接在一块的。铜、铝导线必须采取过渡连接。
1、单股小截面铜、铝导线连接，应将铜线搪锡后再与铝线连接。
2、多股大截面铜、铝导线连接时，应采用铜铝过渡连接管或铜铝过渡线夹。
3、若铝导线与开关的铜接线端连接时，则应采用铜铝过渡鼻子。
铜线和铝线连接方法2
铝线
铜线和铝线连接的注意事项：
1、在干燥的室内，铜导体应搪锡。室外或空气相对湿度接近100%的室内，应采用铜铝过渡板，铜端应搪锡。
2、与此相应，铜电缆与铝电缆连接时可采用铜铝连接管，铜电缆和铝导线连接时可采用铜铝端子，铜端应搪锡。
知道了“铜线和铝线怎么接”，我们了解下铜线和铝线的优缺点：
1、铜线优缺点：
（1）电阻率低：铝线电缆的电阻率比铜线电缆约高1.68倍。
（2）延展性好：铜合金的延展率为20~40%,电工用铜的延展率在30%以上，而铝合金仅为18%。
（3）强度高：常温下的允许应力，铜比铝分别高出7~28%。特别是高温下的应力，两者相差更是甚远。
（4）抗疲劳：铝材反复折弯易断裂，铜则不易。弹性指标方面，铜也比铝高约1.7~1.8倍。
（5）稳定性好，耐腐蚀：铜线抗氧化，耐腐蚀，而铝线容易受氧化和腐蚀。
（6）载流量大：由于电阻率低，同截面的铜线电缆要比铝线电缆允许的载流量（能够通过的最大电流）高30%左右
（7）电压损失低：由于铜线电缆的电阻率低，在同截面流过相同电流的情况下。铜线电缆的电压降小。
因此，同样的输电距离，能保证较高的电压质量；或者说，在允许的电压降条件下，铜线电缆输电能达到较远的距离，即供电覆盖面积大，有利于网络的规划，减少供电点的设置数量。
（8）发热温度低：在同样的电流下，同截面的铜线电缆的发热量比铝线电缆小得多，使得运行更安全。
（9）能耗低：由于铜的电阻率低，相比铝电缆而言，铜电缆的电能损耗低，这是显而易见的。这有利于提高发电利用率和保护环境。
（10）抗氧化，耐腐蚀：铜线电缆的连接头性能稳定，不会由于氧化而发生事故。
铝线电缆的接头不稳定时常会由于氧化使接触电阻增大，发热而发生事故。因此，事故率比铜线电缆大得多。
（11）施工方便：
①铜线柔性好，允许的弯度半径小，所以拐弯方便，穿管容易；
②铜线抗疲劳、反复折弯不易断裂，所以接线方便；
③于铜线的机械强度高，能承受较大的机械拉力，给施工敷设带来很大便利，也为机械化施工创造了条件。
（12）铜线价格高、铜线比重大，两者决定了铜线成本高。作为电缆用性能优点多多，就是成本高！
2、铝线优缺点：
（1）价格便宜：铜杆是铝杆价格的3.5倍、铜的比重又是铝的3.3倍，所以铝线电缆比铜线电缆便宜多的多，适合于低资工程或临时用电。
（2）电缆很轻：铝线电缆的重量是铜线电缆的40%，施工运输都成本低。
（3）抗氧化，耐腐蚀：铝在空气中与氧反应很快生成一种氧化膜，能防止进一步氧化，所以铝导线是高电压、大截面、大跨度架空输电的必选材料。
（4）故障率高，易断，易发热。
