铜线电流对照表,铜线安全载流量计算方法

来源:电工天下   编辑:小电工发布时间:2019-11-28 09:09:29

有关铜线电流的对照表,不同线径的铜线,所对应的最大电流值是多少,从2.5平方毫米到25平方毫米铜电源线的安全载流量是多少,一起来了解下。

铜线电流对照表

在不同的温度下,不同线径的铜线能承受的最大电流是不一样的,以下是铜线电流对照数据,供大家参考。

P.M.铜线安全载流量计算方法:

1、2.5平方毫米铜电源线的安全载流量--28A。

2、4平方毫米铜电源线的安全载流量--35A 。

3、6平方毫米铜电源线的安全载流量--48A 。

4、10平方毫米铜电源线的安全载流量--65A。

5、16平方毫米铜电源线的安全载流量--91A 。

6、25平方毫米铜电源线的安全载流量--120A。

7、铝线,线径要取铜线的1.5-2倍。

8、铜线电流小于28A,按每平方毫米10A来取肯定安全。

9、铜线电流大于120A,按每平方毫米5A来取。

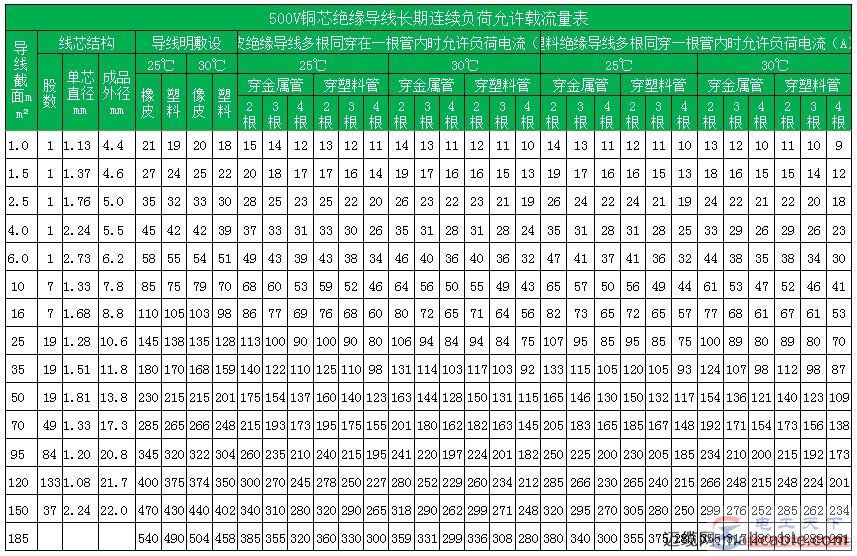

附图1,铜线电流对照表。

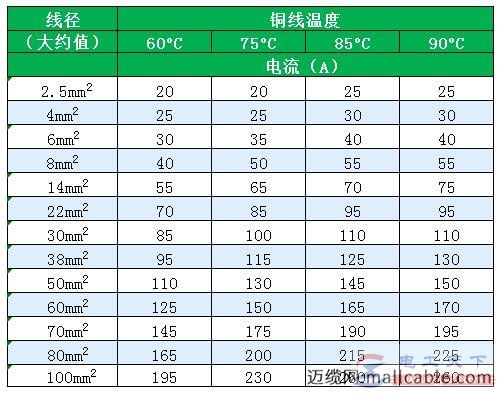

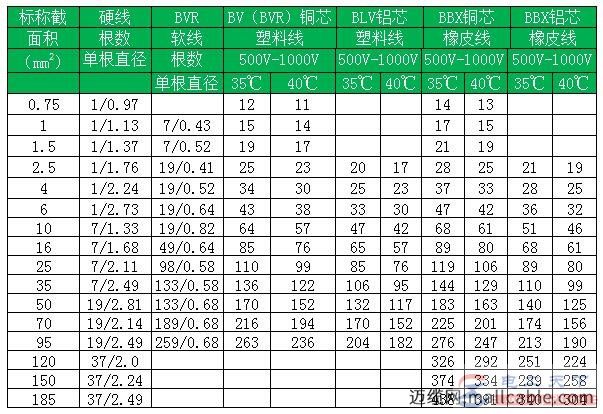

附图2,铜线平方与电流不同温度环境的对照表。

铜线平方与电流不同温度环境的对照表1

铜线平方与电流不同温度环境的对照表2

铜线平方与电流不同温度环境的对照表3
附图3,铜线平方与功率对照表。

铜线平方与功率对照表

根据电流计算铜线平方的功率大小,二种算法:

1、通过查表方法得到电线的载流量。

2、通过计算方法得到电线的载流量。

已知纯铜电线的横截面积为S(mm²),一般电流密度取6A/mm²,电线的载流量I(A)=S(mm²)X6A/mm²。

例如:2.5平方电线,最大载流量为I=2.5x6=15(A),在220V电压下,最大承载功率为P=220x15=3300(w)。

以上就是铜线电流对照表的全部内容,介绍了铜线安全载流量计算方法,以及铜线平方与电流不同温度环境的对照表、铜线平方与功率对照表等,希望对大家有所帮助。
