如何选择漏电保护器的接线方法？
来源：电工天下时间：2021-11-08 13:24:36编辑：老电工手机版>>
低压漏电保护器有单相二线（1P+N）、两相二线（2P） 、两相三线（2P+N，现在已经基本淘汰了）、三相三线（3P）、三相四线（3P+N）等几种，使用中可以根据电力系统的特点来选择。
至于选定的某一漏电保护器的接线方法的选择，先分清电路系统的保护方式（是接地保护还是接零保护），其次了解所保护的用电设备是单相、两相还是三相，然后根据选定的漏电保护器来选择正确的接线方法。

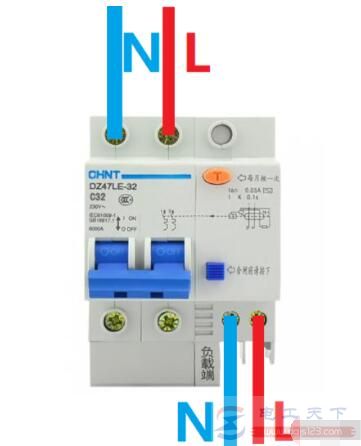

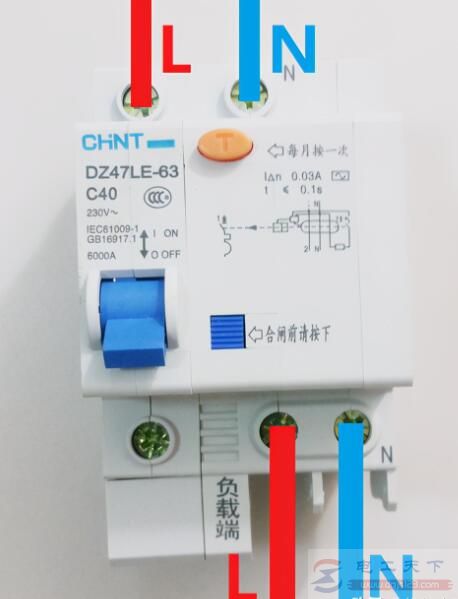

1、单相二线或两相二线漏电保护器的正确接线方法，如下图：
2、三相三线漏电保护器的正确接线方法，如下图：

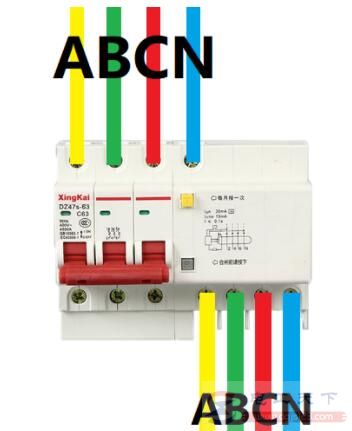

3、三相四线漏电保护器用于直接接地系统（TT、TN-C系统）时，其正确的接线方法，如下图：
