双线圈镇流器怎么接线？
来源：电工天下时间：2021-11-03 09:46:21编辑：老电工手机版>>
双线圈镇流器的接线方式
配用单线圈镇流器的荧光灯，当电源电压降较大时，一般难以启动，甚至不能点燃。而双线圈（主、副线圈）镇流器可以改善荧光灯的启动条件。
在启动时，这种镇流器的主、副线圈产生的磁场方向相反，镇流器的阻抗减小，增大了灯管的预热电流。在启动后，副线圈退出运行，镇流器的阻抗恢复正常值，以限制电路中的电流。

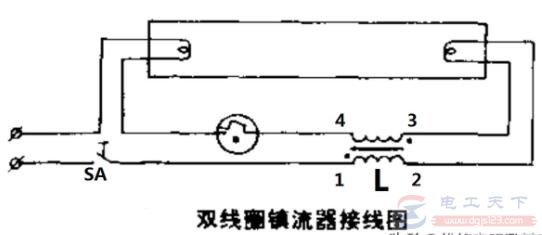

这种镇流器的接线图如图：
在进行接线时注意以下几点：
1、正确区分主、副线圈，不可接错。一般镇流器的标签上印有接线图，如果接线图不清晰，可以参考前文：《怎么判断双线圈镇流器的主、副线圈？》中介绍的方法为区分主、副线圈。
2、注意线圈的首尾端，不可接反。
3、特殊情况下的接线方法
一般电源电压过高或过低，都会缩短灯管的使用寿命。当出现这种情况时，可以将镇流器的主、副线圈串联。当电源电压为额定电压的 110% 时，实行正串接，使主、副线圈的磁场方向一致，相当于两个感抗串联，可以降低通过灯管的电流值；当电源电压低于额定电压的 80% 时，实行反串接，使主、副线圈的磁场方向相反，可以提高通过灯管的电流值。
通过这种串接方式，将四根引线变为两根，所以与两根引线镇流器的接线相同。
