自耦降压启动主回路接线图的二种形式
来源：电工天下时间：2020-08-04 09:26:39 作者：老电工手机版>>
有关自耦降压启动主回路接线图的二种形式，自耦降压线圈的三个绕组尾端连接在一起组成固定的星型接法，依靠交流接触器KM3在启动的过程中吸合而形成星型连接。

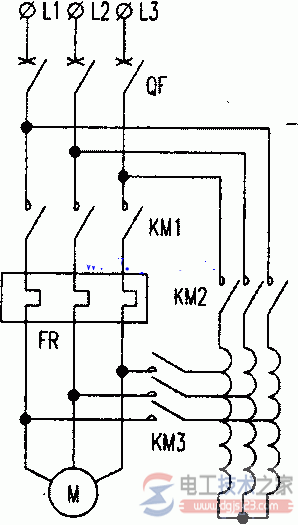

自耦降压启动主回路的接线图
常见的电路如附图两种形式：其中上图电路中，自耦降压线圈的三个绕组尾端连接在一起组成固定的星型接法，其抽头由交流接触器KM3连接到电动机上；
下图电路中，自耦降压线圈的尾端是依靠交流接触器KM3在启动的过程中吸合而形成星型连接的，其抽头直接连接到电动机上。
两个电路虽然在启动的过程中起到的作用是一样的，但是在启动完成，转换成全压运行以后，尽管KM2、KM3同时释放。但下图中自耦降压线圈仍然带电。
如果自耦线圈因受潮或积尘过多，使其绝缘程度降低，很有可能增加耗电量，直至损坏。
因此，这种接线方式不够合理，应当按照下图接线方式连接。
