有关双联电位器的接线方法与接线图,分享下双联电位器的接线图,包括电位器的接法绘图、电位器的接法实操图等,通过实例学习电位器的接线方法与注意事项。

双联电位器接线

本节内容重点:双联电位器的接线方法

一、电位器如何接线

我的音箱是麦博的,线控坏了,自己按照客服告诉的规格配了一个电位器。B50K 双联  但是我接上线了 可出来的声音很小。

要怎么对颜色,比如红色对第一排的中间。线是麦博原来的音频线,是红/白/铜线3条线(应该叫两芯音频线吧)。

电位器如何接线

解答:电位器的中间两个脚接输入, 一个L  一个R, 两边任意一组接输出, 一个L  一个R, 剩下的都接地也就是接铜线,可以都接在一起。

二、双联电位器接线图

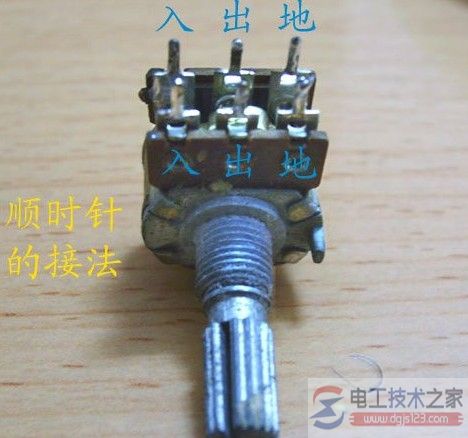

6个脚叫双联电位器,就是2个单联做在一起。

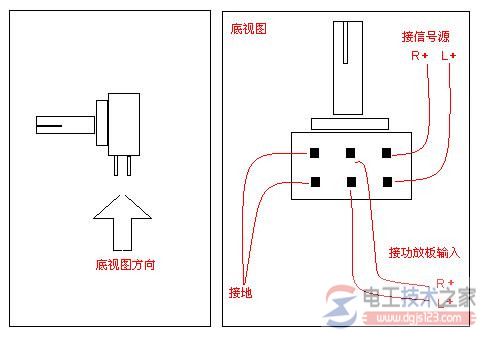

双联电位器接线图

电位器的接法绘图

双联电位器接线图

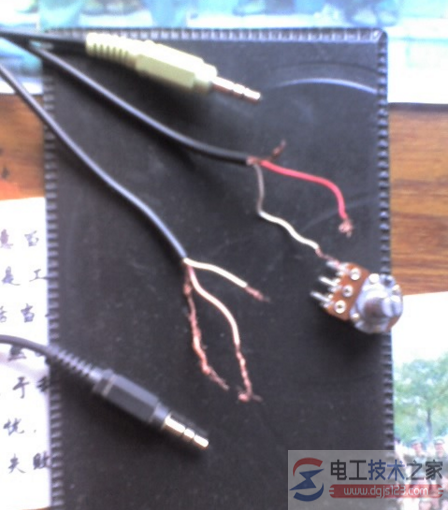

电位器的接法实操图

双联电位器接线图

三、电位器的接法,电位器的接法图

电位器的接法是个比较简单且入门级的问题,因此废话不说,直接上干货!

电位器的接法

电位器有3个脚 ,1脚接地, 2脚接输出, 3脚接信号输入!1脚3脚一样可以不区分!!

一般的电位器,中间的是动片,所以测量电阻的话,接1、3脚,测的是总电阻,动片动不动,阻值都不会变;

接1、2,阻值会从顺时针方向变大(动片动的话);

接2、3就是反的!-- 电工技术之家

双联电位器的接法:

6个脚叫双联电位器,就是2个单联做在一起了!

8脚电位器

8脚电位器应该是带了一个开关,一般在汽车音响上用的教多。

电位器的接法图

双联电位器接线图

电位器的接法绘图

双联电位器接线图

电位器的接法实操图

以上是关于电位器接法的理论知识,再通过一道实操问题,以便更加透彻的理解电位器的接法。

三脚电位器的接法(实战问题 )

提问:

左边一只脚和中间一只脚的接法和右边,中间两只脚的接法功能是一样的吗?

若接马达调速的,可不可以用一个三脚电位器和控制马达的正反转呢?该怎么接?

解答:

电位器两侧的脚是其全电阻,中间的脚是滑动结点,电源从两侧的一个脚接入,从中间脚引出,可以得到随着中间脚旋转而变化的电压。

直流电机的转速随着外加电压而变化,所以旋转中间脚变化了电压,就改变了电机的转速。

改变直流电机的正负电源,可以使得电机反转,电位器没有此功能。
