一例直流48v电压降压为36v的电路图
来源：电工天下时间：2021-07-26 10:50:31 作者：老电工手机版>>
直流48v电压降压至36v的电路图
如何将直流48v电压降压至36v，然后用于36v/250w的有刷电机上，由于36v/250w的直流电机电流可以达到7A，而且在起动时会高过此值，所以串联型可调稳压电路即可解决问题。

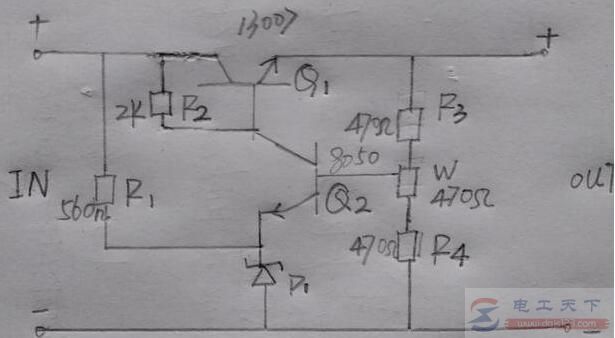

以下是该降压电路的电路图：
电路通过改变电位器的值来改变取样电压，与稳压管配合，可以达到调整的目的，使输出端输出36v的电压。
上图中，调整流管Q1选13007或13009三极管，该管电流达8A/12A，耐压值为700v，使用时加散热片，可以满足要求。稳压管选18v至24v均可，其它按图标就可以。
