手动降压启动星三角接线图的原理说明
来源:电工天下时间:2016-06-07 10:13:08 作者:老电工手机版>>
手动星三角接线图降压启动
星三角降压启动,就是以改变电动机绕组接法,来达到降压启动的目的。
启动时,由主接触器将电源给三角形接法的电动机的三个首端,由星点接触器将三角形接法的电动机的三个尾端闭合。
绕组就变成了星形接法,启动完成后,星点接触器断开运转接触器将电源给电动机的三个尾端。
绕组就变成了三角形接法,电动机全压运转,整个启动过程由时间继电器来指挥完成,星点接触器和运转接触器必须实行连锁。

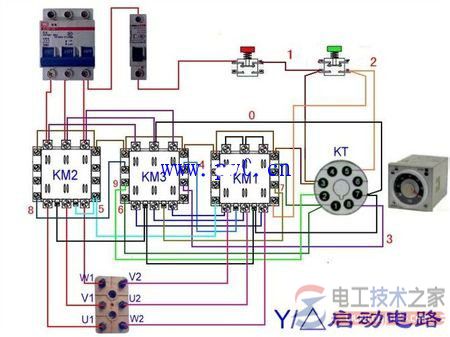

如图所示KM2为主接触器KM1为星点接触器,KM3为运转接触器。KT为时间继电器。
