如何绘制电气原理图,电气设备安装图与接线图的读图方法

来源:电工天下时间:2020-02-23 09:06:21 作者:老电工手机版>>

有关电气原理图的绘制方法与画图原则,绘制电气控制线路图时,使用国家统一规定的电气图形符号和文字符号,电气设备安装图与电气设备接线图的读图方法。

如何绘制电气原理图

电力拖动电气控制线路主要由各种电器元件(如接触器、继电器、电阻器、开关)和电动机等用电设备组成。

为了设计、研究分析、安装维修时阅图方便,在绘制电气控制线路图时,必须使用国家统一规定的电气图形符号和文字符号。常用的电气设备图样有三类。

一、电气原理图

电气原理图表明了电气控制线路的工作原理。 以及 各电器元件的作用和相互关系,而不考虑各电路元件安装位置和实际连线情况。

绘制电气原理图,一般遵循的规则:

1、电气控制线路分为主电路和控制电路。主电路用粗 线绘出,而控制电路用相对较细线画。一般主电路画在 左侧,控制电路画在右侧。

2、电气控制线路中,同一电器的各导电部件如线圈和触点 常常不画在一起,但必须用统一文字标明。

3、电气控制线路的全部触点都按“平常”状态绘出。

如何绘制电气原理图

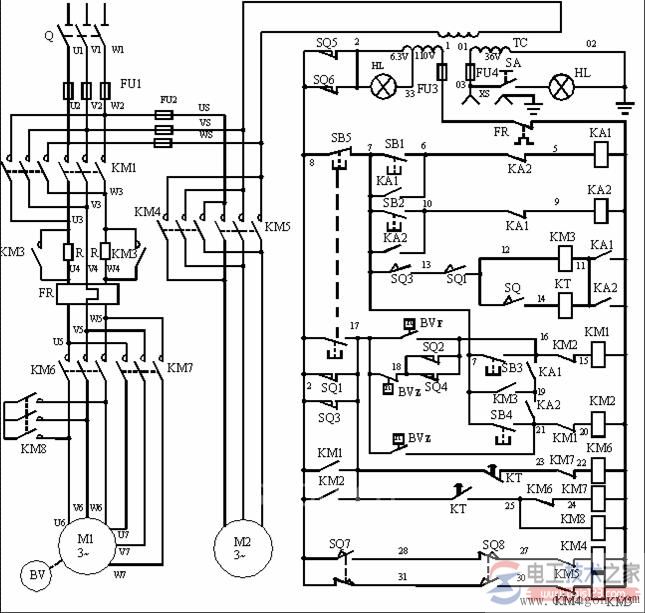

图1,卧式车床控制线路的工作原理图。

二、电气设备安装图

电气安装图表示各种电气设备在机械设备和电气控制柜中的实际安装位置。

三、电气设备接线图

设备接线图表明各电气设备之间的实际接线情况。 电气设备安装图和电气设备接线图主要用于安装、接线、检查维修和工程施工。

对于相对简单的系统,常常将安装图与接线图画到一起,下图是小型卧式车床的电气安装与接线图。
