电力变压器的型号规格大全

来源:电工天下时间:2020-03-24 10:28:03 作者:老电工手机版>>

有关电力变压器的型号规格,电力变压器型号规格有哪些,主要有SZ11型-35KV系列油浸式、SCB10型-10KV系列干式、S11型-10KV系列油浸式等变压器的规格型号。

电力变压器的型号规格

标准供电电压等级分:400(380)V,3000V,6300V,35000V,10000V,110000V,220000V几种。

因此,变压器就有6300/400;10000/400;35000/6300;220000/10000等多种变比,还有三圈变压器如220000/35000/6300。

其中3000V,6300V,110000V属于过渡性质的工业用电电压,民用很少见,现在又添加了50万伏超高压直流供电。

一、电力变压器型号规格

电力变压器型号有哪些?

主要有SZ11型-35KV系列油浸式、SCB10型-10KV系列干式、S11型-10KV系列油浸式、SCB10型-20KV系列干式、SB11型-20KV系列油浸式。

变压器按冷却方式来分为油浸式和干式变两种。

变压器具体型号每个厂家叫法可能都有细微差别,市面其它的型号还有如下:35kV级S9-~系列油浸式电力变压器、SG-系列三相干式隔离变压器、CKSC系列串联电抗器、10KV级ZPSG系列干式整流变压器、KBSG矿用防爆干式变压器、35kV级S9-~系列油浸式电力变压器、SG10型H级绝缘干式电力变压器、35KV级ZS系列油浸整流变压器、10kV级S9、S11系列油浸式电力变压器、S(B)H-M非晶合金卷铁芯电力变压器、SGB11-R卷铁芯H级非包封线圈干式电力变压器等一系列众多型号。

电力变压器的容量规格都有多少千伏安?

我国现在变压器的额定容量等级是按R10≈1.26的倍数增加的,如容量有100、125、160、200……kVA等,只有30 kVA和63000 kVA以外的容量等级与优先数系有所不同。

1967年以前变压器的额定容量等级是按R8=8≈1.33倍数增加的R8容量系列。

R10的意思是10开10次方。

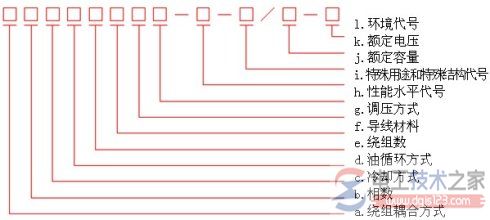

附1,电力变压器的型号

电力变压器的型号

电力变压器的型号

电力变压器的型号

a、产品类别代号

O-自耦变压器,通用电力变压器不标

H-电弧炉变压器

C-感应电炉变压器

Z-整流变压器

K-矿用变压器

Y-试验变压器

e、绕组数

S─三绕组

注:双绕组不标注

f、导线材料

L─铝绕组

注:铜绕组不标注

b、相数

D-单相变压器

S-三相变压器

g、调压方式

Z─有载调压

注:无励磁调压不标注

c、冷却方式(外部)

F-风冷式

S-水冷式

注:油浸自冷式和空气自冷式不标注

i、特殊用途或特殊结构代号

Z──低噪声用;

L──电缆引出

X──现场组装式;

J──中性点为全绝缘;

CY──发电厂自用变压器

d、油循环方式(内部)

N─自然油循环

P─强迫油循环

D─强迫导向油循环

附:冷却方式代号

ONAN、ONAF、OFAF、OFWF、ODAF、ODWF

前两个字母代表内部冷却方式:O—油,N—自然油循环,F—强迫油循环,D—强迫导向油循环后两个字母代表外部冷却方式:A—空气,W—水冷,N—自冷,F—风冷

j、变压器的额定容量

变压器的额定容量,单位为kVA。

k、变压器的额定电压

变压器的额定电压,单位为kV。

l、环境代号

TH ──湿热带 。TA--干热

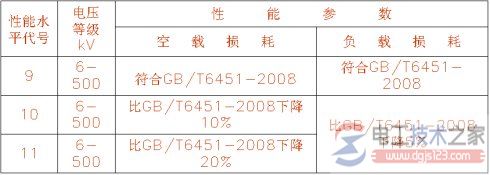

h、性能水平代号(设计序号)

电力变压器的型号2

电力变压器的型号

例1:

一台三相、油浸、风冷、双绕组、无励磁调压、铜导线、20000 kVA、110 kV级电力变压器产品,其性能水平为11,该产品的型号为:

SF11-20000/110

例2:

一台三相自耦、油浸、水冷、强迫油循环、三绕组、有载调压、铜导线、360000 kVA、330 kV级电力变压器的产品,其性能水平为10,该产品的型号为:

OSFPSZ10-360000/330

标书报价时,市场部必须给出以下参数:

1.额定容量:尤其是三绕组,需给出容量比

2.额定电压:高压、中压、低压

3.调压方式和调压范围:开关有要求的需特别给出

4.联接组别:Y、D

5.相数:单相、三相

6.额定频率:50Hz、60Hz

7.冷却方式:风冷、自冷、水冷,强迫油循环

8.空载损耗:必须给出,或按国标

9.负载损耗:必须给出,或按国标

10.空载电流:必须给出,或按国标

11.阻抗电压:必须给出,或按国标

12.绝缘水平:必须给出,或按国标

13.使用条件:使用地区、海拔、最低和最高气温

附2,电力变压器型号的选择

1变压器的分类

1)按绝缘介质分:油浸式;干式

2)按调压方式分:有载调压;无载调压

3)按相数分:单相;三相

4)按导线分:铜芯;铝芯

5)按冷却方式分:自冷;风冷;强冷

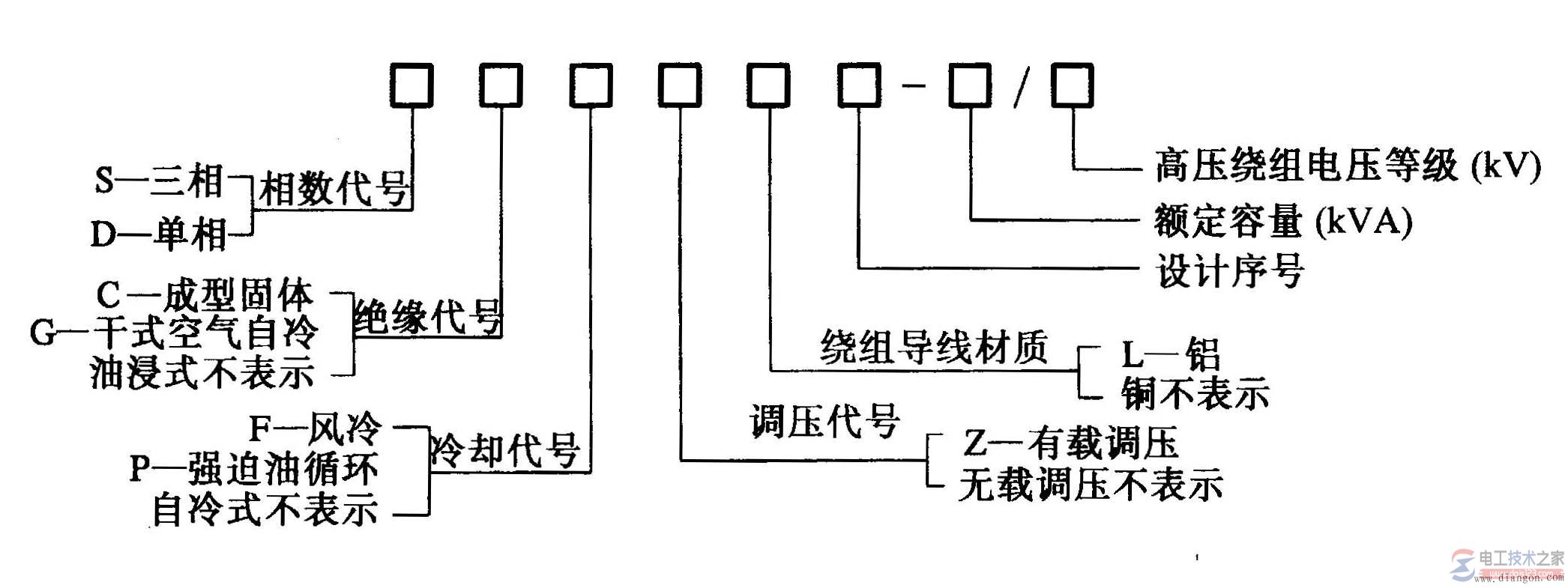

2、变压器型号及含义:

电力变压器的型号

3、变压器型号的选择

根据使用要求和工作环境选择变压器型号,应选用低损耗节能型变压器(S9系列或S10系列);

对于高层建筑、地下建筑等对消防要求较高场所,应采用干式电力变压器(SC6,SG10系列);

对电网电压波动较大、电能质量要求较高时,采用有载调压电力变压器(SZ7系列)。

附3,电力变压器的型号表示方法及含义

基本型号+设计序号--额定容量(kVA)/高压测电压, 如:S7-315/10,既三相铜芯10kV变压器,容量315kVA,设计序号7为节能型干式变压器;

又如SCB10-1000Kva/10Kv/0.4kV,S的意思表示此变压器为三相变压器,如果S换成D则表示此变压器为单相。C的意思表示此变压器的绕组为树脂浇注成形固体。

B的意思是箔式绕组,如果是R则表示为缠绕式绕组,如果是L则表示为铝绕组,如果是Z则表示为有载调压(铜不标)。10的意示是设计序号,也叫技术序号。

1000kVA则表示此台变压器的额定容量(1000千伏安)。10kV的意思是一次额定电压,0.4kV意思是二次额定电压。

以上就是电力变压器规格型号大全的全部内容,由(电工天下 www.dgjs123.com)收集整理。
