软线线头与针孔接线桩的连接方式
来源：电工天下时间：2020-06-30 11:05:08 作者：老电工手机版>>
软线线头与针孔接线桩的连接
1、把多股芯线作进一步绞紧，全根芯线端头不应有断股芯线露出端头而成为毛刺。
2、按针孔深度折弯芯线，使其成为双根并列状。
3、在芯线根部把余下的芯线，按顺时针方向缠绕在双根并列的芯线上，排列应紧密整齐。
4、缠绕至芯线端头口剪去余端，并钳平不留毛刺，然后插入接线桩针孔内，拧紧螺钉。

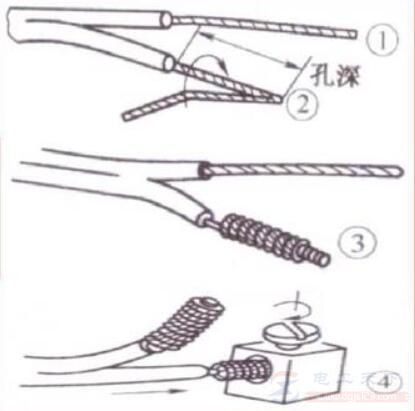

连接方式见下图：
以上就是线件线头与针孔接线桩的连接方式，希望对大家有所帮助。
