软线线头与平压式接线桩的连接方式

来源:电工天下   编辑:小电工发布时间:2020-06-30 10:55:02

软线线头与平压式接线桩的连接

1、把芯线作进一步绞紧。

2、把芯线按顺时针方向围绕在接线桩的螺钉上,应注意芯线根部不可贴住螺钉,需要相距3mm,围绕螺钉一圈后,余端应在芯线根部由上向下围绕一圈。

3、把芯线余端再按顺时针方向围绕在螺钉上。

4、把芯线余端围到芯线根部处收住,接着拧紧螺钉后反起余端在根部切断,不应露毛刺和损伤下面的芯线。

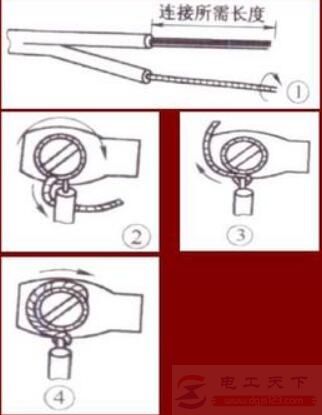

连接方式见下图步骤:

软线线头与平压式接线桩的连接方式

以上就是软线线头与平压式接线桩的连接方式,希望对大家有所帮助。
