头攻头在平压式接线桩上的连接方式

来源:电工天下   编辑:小电工发布时间:2020-06-30 10:44:35

头攻头在平压式接线桩上的连接

1、接接线桩螺钉直径约6倍长度,剥离导线连接点绝缘层。

头攻头在平压式接线桩上的连接方式

2、以剥去绝缘层芯线的中点为基准,按螺钉规格弯曲成压接圈后,用钢丝钳紧夹住压接圈根部,把两根部芯线互绞一转,使压接圈呈图示形状。

头攻头在平压式接线桩上的连接方式

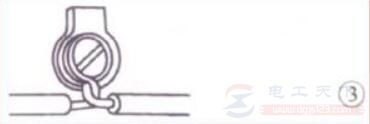

3、把压力接圈套入螺钉后拧紧。

头攻头在平压式接线桩上的连接方式

以上就是头攻头在平压式接线桩上的连接方法,希望对大家有所帮助。
