电铃的结构示意图,电铃的工作原理

来源:电工天下时间:2020-05-25 13:49:33 作者:老电工手机版>>

有关电铃的小知识,分享一个电铃的结构示意图,包括电磁铁、衔铁、电铃在电路中的结构,并介绍了电铃的工作原理,电铃发出声响的工作过程是什么样的,一起来看下。

电铃结构与工作原理

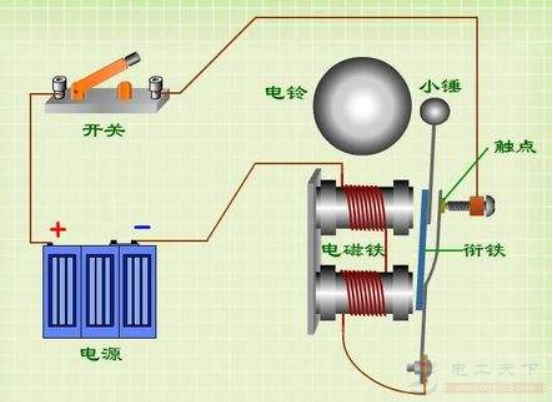

电铃的结构示意图,如下:

电铃的结构示意图,电铃的工作原理

电铃的基本构造:一个电磁继电器,带一个小锤儿。

电磁继电器通电,电磁铁产生磁性,吸引小锤,然后电路断开,小球被释放,弹回敲打铃盖,电铃响。重复这一套动作,电铃就会再响,如此循环,电铃就会连续不断地响下去。

电铃的工作原理:

闭合开关,电磁铁线圈中有电流通过,电磁铁产生磁性,吸引衔铁,衔铁带动下端的小锤在铃身上敲击一下。

同时,由于电磁铁的吸引力,衔铁与螺钉分离,电路被切断,电磁铁线圈中没有电流通过,失去磁性电磁铁不再吸引衔铁,弹簧片恢复原状,将衔铁与下端小锤带回。

然后,衔铁与螺钉接触,电路重新被接通,电磁铁再次产生磁性,开始吸引衔铁,小锤再次敲击铃身。

因此,只要开关闭合,电路便会一通一断,小锤就会不停地敲击铃身,电铃就会一直响个不停。

将电铃的小锤和铃身去掉,就可听到弹簧片振动发出的声音,比电铃发出的声音低沉了许多,不就是个蜂鸣器吗?

以上就是电铃的结构示意图,以及电铃的工作原理,希望对大家有所帮助。
