霍尔线性集成传感器的结构与技术特性
来源：电工天下时间：2020-04-26 09:39:10 作者：老电工手机版>>
有关霍尔线性集成传感器的结构与技术特性，霍尔线性集成传感器的输出电压与外加磁场强度呈线性比例关系，一般由霍尔元件、恒流源和线性放大器组成，霍尔线性集成传感器的技术特性如图。
霍尔线性集成传感器
一、霍尔线性集成传感器的结构
霍尔线性集成传感器的输出电压与外加磁场强度呈线性比例关系。
这类传感器一般由霍尔元件、恒流源和线性放大器组成，做在一个芯片上，它的输出为模拟电压信号，并且与外加磁感应强度呈线性关系。
因此霍尔线性传感器广泛用于位置、力、重量、厚度、速度、磁场、电流等的测址或控制。>> 霍尔压力传感器的工作原理

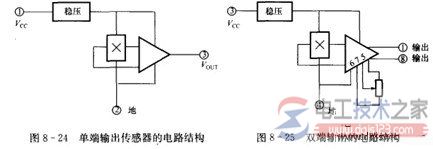

霍尔线性集成传感器有单端输出和双端输出两种，它们的电路结构分别见图8-24和图8-25。
单端输出的传感器是一个三端器件，它的输出电压对外加磁场的微小变化能做出线性响应。
通常将输出电压用电容交连到外接放大器，将输出电压放大到较高的水平。其典型产品是SI3501T。
双端输出的传感器是一个8脚双列直插封装器件，它可提供差动射极跟随输出，还可提供输出失调调零。其典型的产品是SL3501M。
2、霍尔线性集成传感器的技术特性

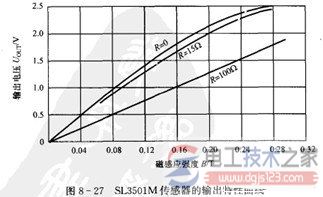

传感器的输出特性见图8-26和图8-27。
