【图】霍尔传感器的特点与使用注意事项

来源:电工天下时间:2020-02-26 12:48:58 作者:老电工手机版>>

有关霍尔传感器的特点与使用注意事项,有关霍尔传感器的十四个特点,霍尔传感器都具有很强的抗外磁场干扰能力,霍尔传感器使用时,必须注意原边线圈和副边线圈的耦合,要耦合得好。

霍尔传感器的特点

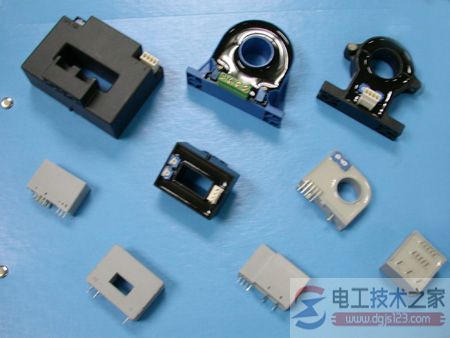

霍尔传感器

1、为了得到较好的动态特性和灵敏度,必须注意原边线圈和副边线圈的耦合,要耦合得好,最好用单根导线且导线完全填满霍尔传感器模块孔径。

2、使用中当大的直流电流流过传感器原边线圈,且次级电路没有接通电源|稳压器或副边开路,则其磁路被磁化,而产生剩磁,影响测量精度(故使用时要先接通电源和测量端M),发生这种情况时,要先进行退磁处理。

方法:次边电路不加电源,而在原边线圈中通一同样等级大小的交流电流并逐渐减小其值。

3、在大多数场合,霍尔传感器都具有很强的抗外磁场干扰能力,一般在距离模块5-10cm之间存在一个两倍于工作电流Ip的电流所产生的磁场干扰是可以忽略的,但当有更强的磁场干扰时,要采取适当的措施来解决。

方法:

① 调整模块方向,使外磁场对模块的影响最小;

② 在模块上加罩一个抗磁场的金属屏蔽罩;

③ 选用带双霍尔元件或多霍尔元件的模块电源维修;

4、测量的最佳精度是在额定值下得到的,当被测电流远低于额定值时,要获得最佳精度,原边可使用多匝,即:IpNp=额定安匝数。另外,原边馈线温度不应超过80℃。

与普通互感器比较,霍尔传感器有如下的特点:

1、霍尔传感器可以测量任意波形的电流和电压,如:直流、交流、脉冲波形等,甚至对瞬态峰值的测量。副边电流忠实地反应原边电流的波形。而普通互感器则是无法与其比拟的,它一般只适用于测量50Hz正弦波。

2、原边电路与副边电路之间完全电绝缘,绝缘电压一般为2KV至12KV,特殊要求可达20KV至50KV。

3、精度高:在工作温度区内精度优于1%,该精度适合于任何波形的测量。而普通互感器一般精度为3%至5%且适合50Hz正弦波形。

4、线性度好:优于0.1%。

5、动态性能好:响应时间小于1μs跟踪速度di/dt高于50A/μs。

6、霍尔传感器模块这种优异的动态性能为提高现代控制系统的性能提供了关键的基础。与此相比普通的互感器响应时间为10-12ms,它已不能适应工作控制系统发展的需要。

7、工作频带宽:在0-100kHz频率范围内精度为1%。在0-5kHz频率范围内精度为0.5%。

8、测量范围:霍尔传感器模块为系统产品,电流测量可达50KA,电压测量可达6400V。

9、过载能力强:当原边电流超负荷,模块达到饱和,可自动保护,即使过载电流是额定值的20倍时,模块也不会损坏。

10、模块尺寸小,重量轻,易于安装,它在系统中不会带来任何损失。

11、模块的初级与次级之间的“电容”是很弱的,在很多应用中,共模电压的各种影响通常可以忽略,当达到几千伏/μs的高压变化时,模块有自身屏蔽作用X光机维修。

12、模块的高灵敏度,使之能够区分在“高分量”上的弱信号,例如:在几百安的直流分量上区分出几毫安的交流分量。

13、可靠性高:失效率:λ=0.43x10-6/小时

14、抗外磁场干扰能力强:在距模块5-10cm处有一个两倍于工作电流(2Ip)的电流所产生的磁场干扰而引起的误差小于0.5%,这对大多数应用,抗外磁场干扰是足够的,但对很强磁场的干扰要采取适当的措施。
