电涡流式转速传感器工作原理图解

来源:电工天下   编辑:小电工发布时间:2020-04-26 09:38:24

有关电涡流式转速传感器的工作原理,这种转速传感器可实现非接触式测量,抗污染能力很强,可安装在旋转轴近旁长期对被测转速进行监视,不了解的朋友参考下。

涡流式转速传感器的工作原理

在软磁材料制成的输人轴上加工一键槽,在距输人表面do处设置电涡流传感器,输人轴与被测旋转轴相连。

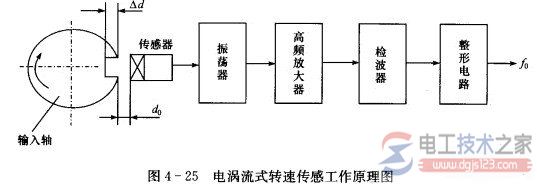

电涡流式转速传感器工作原理图,如下:

电涡流式转速传感器

当被渊旋转轴转动时,输出轴的距离发生do +△d的变化。

由于电涡流效应,这种变化将导致振荡谐振回路的品质因数变化,使传感器线圈电感随,△d的变化也发生变化,它们将直接影响振荡器的电压幅值和振荡频率。

因此,随着输人轴的旋转,从振荡器输出的信号中包含有与转数成正比的脉冲频率信号。

该信号由检波器检出电压幅值的变化量,然后经整形电路输出脉冲频率信号fo。该信号经电路处理便可得到被测转速。

这种转速传感器可实现非接触式测量,抗污染能力很强,可安装在旋转轴近旁长期对被测转速进行监视。最高测量转速可达600 000转/分钟。
