补偿导线的工作原理是什么
来源：电工天下时间：2021-10-19 10:24:29 作者：老电工手机版>>
补偿导线工作原理

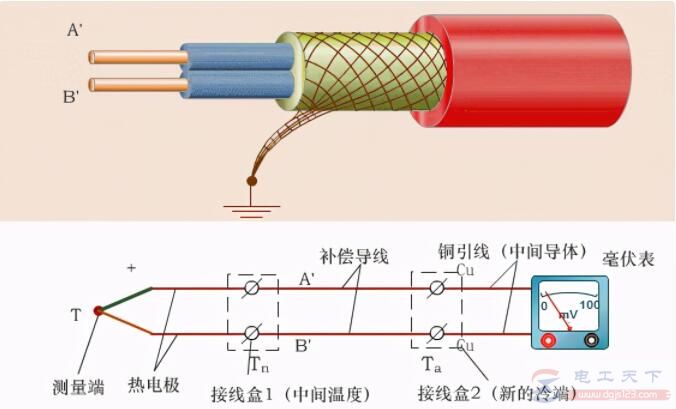

在一定温度范围内，热电性能与热电偶热电性能很相近的导线，称为热电偶的补偿导线。
按热电偶中间温度定则，热电偶测温回路的总电势值只与热端和参比端的温度有关，不受中间温度变化的影响。
所以，可用与热电偶材料相匹配的补偿导线代替需要延伸的贵重热电偶材料，将参比端由热电偶接线盒延伸到仪表接线端，由补偿导线对原参比端温度进行补偿。
补偿导线的型号，如下表：
