补偿导线术语及符号含义
来源:电工天下时间:2021-10-19 09:52:51 作者:老电工手机版>>
有关补偿导线的知识,介绍了补偿导线术语及符号含义,主要包括延长型补偿导线、补偿型补偿导线、允差,以及补偿导线的符号代表的含义,一起来学习下。

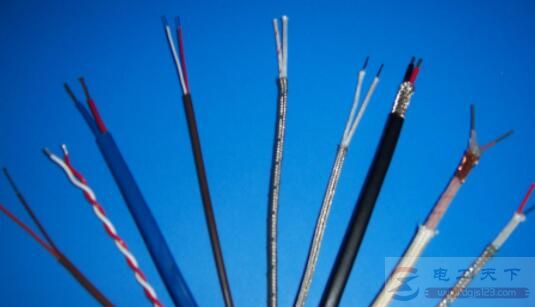

补偿导线术语与符号
1、延长型补偿导线
延长型补偿导线,又称延长型导线,其合金丝的名义化学成分及热电动势标称值与配用的热电偶相同,用字母“X”附在热电偶分度号之后表示,例如“KX”表示K型热电偶用延长型补偿导线。
2、补偿型补偿导线
补偿型补偿导线又称补偿型导线,其合金丝的名义化学成分与配用的热电偶不同,但热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同,用字母“C”附在热电偶分度号之后表示,例如“KC”。不同合金丝可以应用于同一分度号的热电偶,并用附加字母区别,如“KCA”、“KCB”。目前使用不多。
3、允差
热电偶补偿导线的允差是由于测量系统中引用了补偿导线而产生的最大偏差,该值用微伏表示,其允差的大小分为精密级和普通级两种。
4、符号
S——表示热电特性为精密级补偿导线。普通级补偿导线不标字母;
G——表示一般用补偿导线;
H——表示耐热用补偿导线;
R——表示线芯为多股的补偿导线。线芯为单股的补偿导线不标字母;
P——表示有屏蔽层的补偿导线;
V——表示绝缘层或护套为聚氯乙烯材料(PVC);
F——表示绝缘层为聚四氟乙烯材料;
B——表示护套为无碱玻璃丝材料。
