【图】三菱plc批量传送指令bmov格式及实例

来源:电工天下时间:2015-10-07 09:06:20 作者:老电工手机版>>

三菱plc批量传送指令bmov

指令格式 BMOV S DN
三菱<a href=/plc/ target=_blank class=infotextkey>plc</a>批量传送指令bmov(1)

注解:将S为首址的字元件数据一一传送到以D位首址的N个字元件

例讲解
BMOV D0 D1O K3
D0----------D10
D1----------D11
D2-----------D12
例讲2:
BMOVP D1O D11  K3
D12--------D13
D11---------D12
D10---------D11
注意,通过例讲2当终止编号大于源址编号时,其传送是由大编号到小编号。

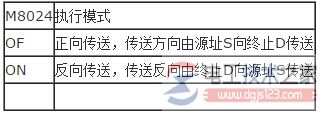

执行模式:两种
三菱plc批量传送指令bmov(2)
