三菱FX系统PLC移位传送指令

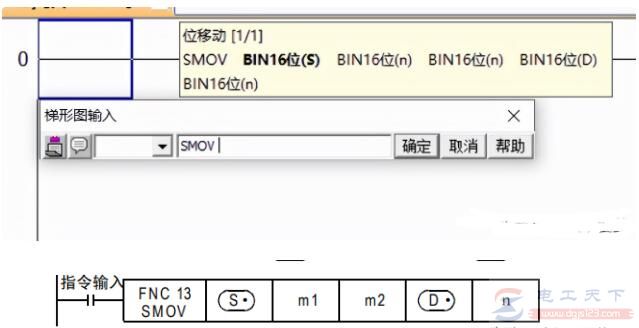

1、指令说明
S为源操作数,M1为被传送的起始位,M2为传送位数,D为目标数,n为传送的目标起始位。
源操作数的软元件有:T、C、V、Z、D、K、H、KNX、KNY、KMM、KNS。
目标操作数的软元件有:T、C、V、Z、D、K、H、KNY、KMM、KNS。
M1、M2、n的软元件有K、H。
2、指令用法
SMOV移位传送指令将S第M1位开始的M2位的数移位传送到D的第n位开始的M2位上去,M1~M2和n的取值位1~4.分开后的BCD码重新分配组合,一般用于多为BCD码拨盘开关的数据输入。

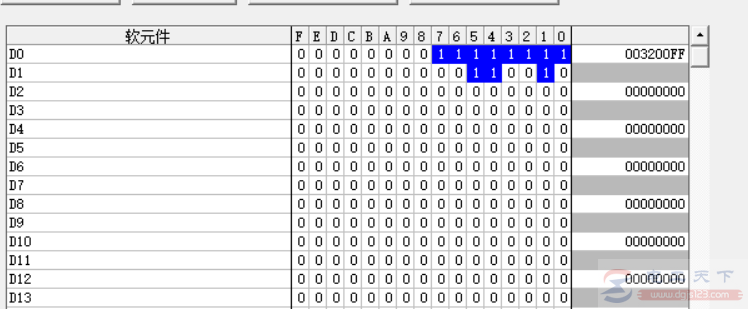

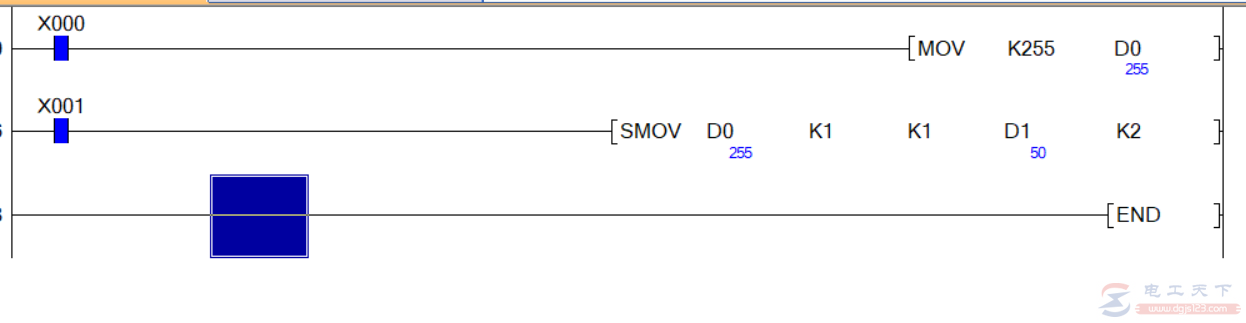

例子:
