熔断器的作用_熔断器的结构与工作原理_熔断器的图形与文字符号
来源：电工天下时间：2020-01-10 10:18:14 作者：老电工手机版>>
有关熔断器的作用，熔断器的结构与工作原理，熔断器用于电路短路时，自动熔断，切断电源，常用低压熔断器的种类与熔断器的图形与文字符号，供大家参考。
一、熔断器的作用
保护电器，主要用于短路保护。
熔体（熔丝或熔片）是熔断器的主要部件，它通常是由电阻率较高的易熔合金制成，如铅锡合金丝和青铅合金丝等。
熔断器串联在被保护的电路中，当正常运行时，电路中通过额定电流熔体不应熔断。
但当电路发生短路故障时，便有很大的短路电流通过熔断器，使熔体发热后立即自动熔断，切断电源，从而达到保护线路和电气设备的目的。
熔体熔断后可更换，所以熔断器可多次使用。

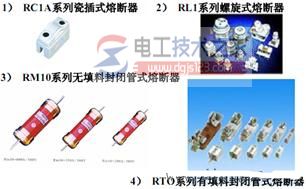

三、常用低压熔断器的种类
1、无填料封闭管式熔断器：主要有 RM1.RM3.RM10 型。
2、有填料封闭管式熔断器：其熔管内填充石英砂，以加速灭弧。
3、插入式熔断器：是一种最常见的熔断器。它有制造成本低、结构简单、外形尺寸小及更换方便等优点，常用来作为照明、控制线路和中、小电动机的短路保护。
4、螺旋式熔断器：是一种有填料熔断器。熔断管由瓷质制成，内填石英砂，并有熔断指示器，便于检查。并能在带电时（不带负荷）用手安全地卸下更换熔断体。
