西门子s7-200实现8个彩灯移位控制的例子

来源:电工天下时间:2021-10-22 10:00:31 作者:老电工手机版>>

s7-200实现8个彩灯移位控制的实例

功能要求:用IO导线控制接在Q0.0到Q0.7上的八个彩灯循环移位,用t37进行定时,每0.5S移位一位,首次扫描时给Q0.0到Q0.7置初值,让Q0.0和Q0.2先有输出。使用I0.1来控制彩灯位移的方向。

1、程序设计

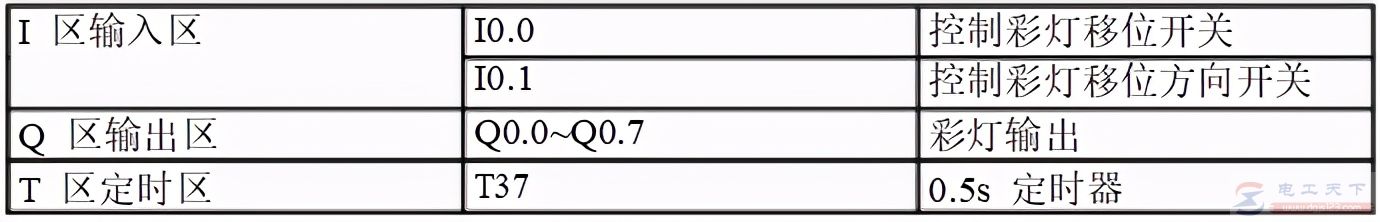

I/O分配表:

西门子s7-200实现8个彩灯移位控制的例子

梯形图编程:

西门子s7-200实现8个彩灯移位控制的例子

PLC接线图:

西门子s7-200实现8个彩灯移位控制的例子

2、程序调试与结果分析

把程序下载到西门子S7-200 PLC中进行调试,PLC一上电Q0.0和 Q0.2 就有输出,此时Q0.0和Q0.2亮。当把在线面板上的I 0.0f(表示 I0.0 有输入)置位开关按下后,定时器T37开始计时,每0.5秒后彩灯以Q0.0和Q0.2作为基础向右每次移移位。当按下在线控制面板上的I0.1f(表示I0.1有输入)使其置位时,彩灯以同样的方式向左移动。
