西门子s7-200比较指令的入门例子
来源:电工天下时间:2021-10-22 09:59:03 作者:老电工手机版>>
s7-200比较指令实例教程
使用西门子s7-200 plc实现对进出仓库的货物进行记录:仓库最多可以存放6000箱货物,货物多于1000箱时灯L1亮,多于5000箱时灯L2亮。
1、程序设计

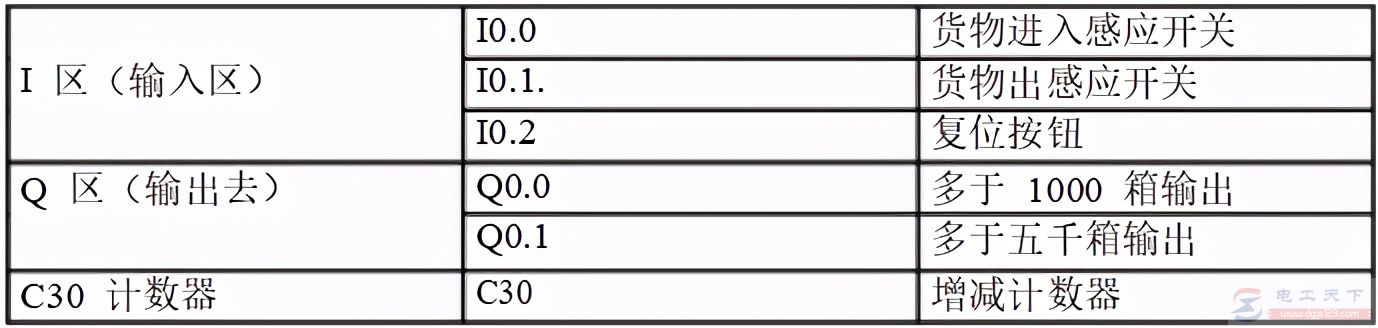

I/O分配表:

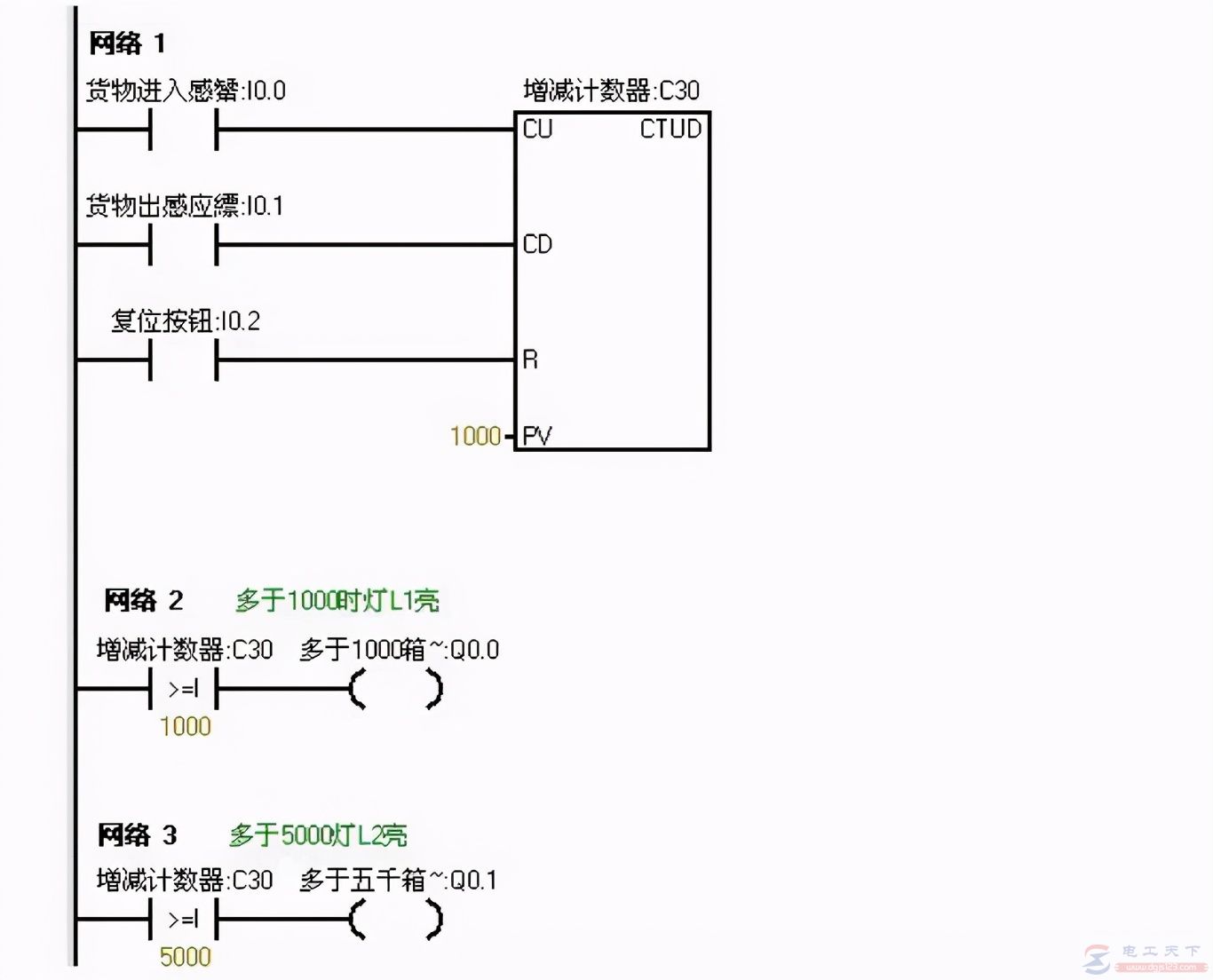

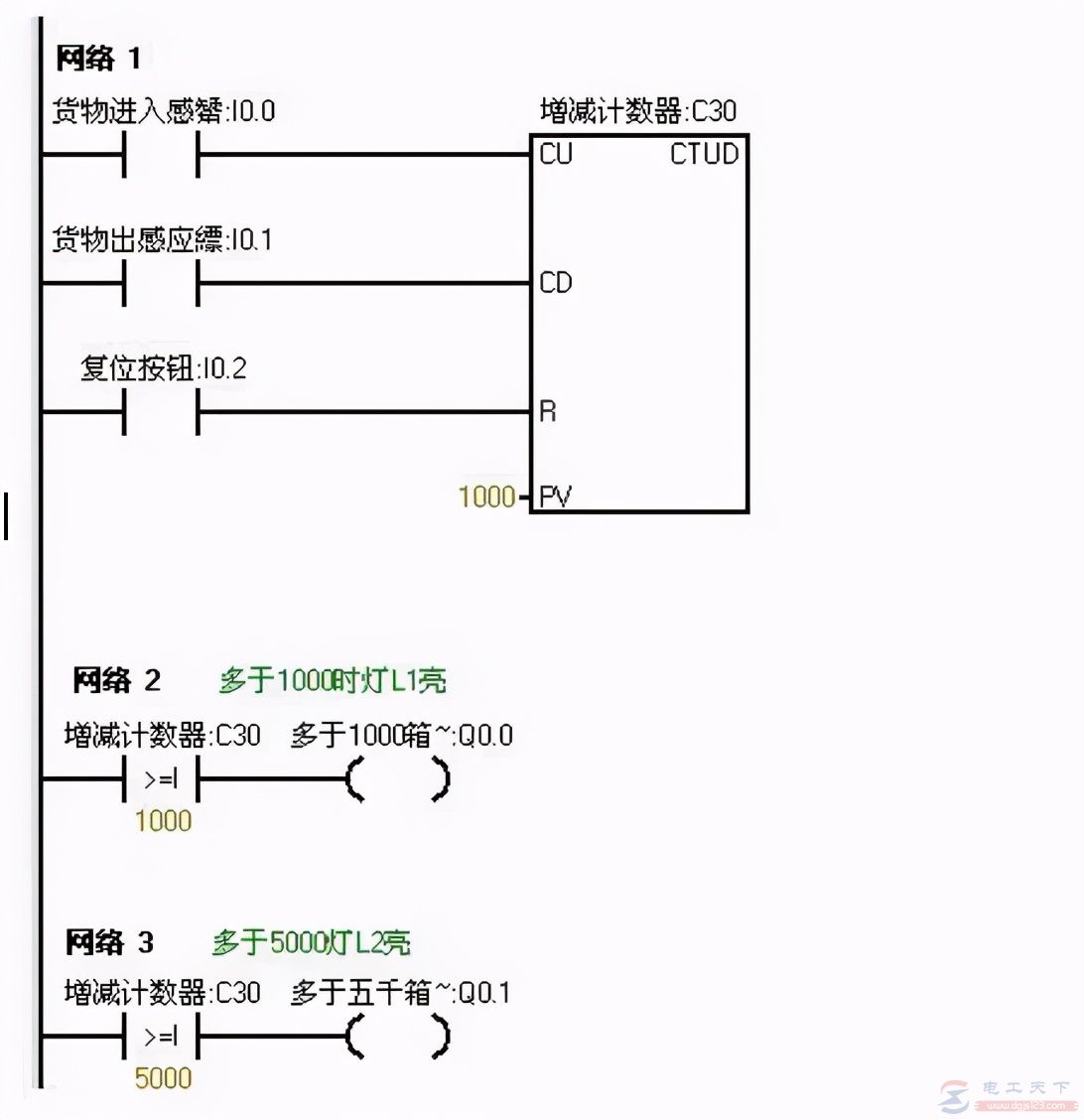

梯形图程序:
PLC接线图:
2、程序调试与结果分析
把程序下载到S7-200的PLC中进行调试。在下载之前,先把程序中的数字进行缩小处理,以便在实验中更好更快的观看到实验结果。把L1的灯亮时设置为5,把L 2灯亮设置为10,以便更快看到实验结果。
当按下在线控制面板上的I0.0f时,即I0.0接通,表示有货物进去。当点击在线控制面板上的I0.0f五次后,此时计时器中的计数值为5,(即表示仓库中已经有1000箱物品了)则灯L1要亮,即Q0.0有输出。当继续点击I0.0f后点 击有十次后此时计数器的计数值位10(即表示仓库中有5000个物品),此时灯L2也亮即Q0.1有输出当继续点击在线控制面板上的I0.0f。计数器中的计数值就继续往上增加。
当按下在线控制面板上的I0.1f后计数器就开始往下减。点击一次,计数器中的计数值就减少一次。当计数器中的值小于10时即表示仓库中的物品少有5000箱,此时灯L2灭(即Q0.1没有输出)当继续点击I0.1f时计数器 中的计数值继续减少,当减少到小于5次时。表示仓库中的物品少于1000,此时灯L1灭。Q0.0就没有输出。当按下在线控制面板上的I0.2f时计数器清零。L1和L2都不亮,(即Q0.和Q0.1都没有输出)。
