西门子s7-200系列plc比较指令用法举例
来源：电工天下时间：2022-01-19 07:36:45 作者：老电工手机版>>
有关西门子s7-200的编程例子，s7-200中比较指令的用法，在plc程序中用定时器与比较指令来控制五台电机顺序启动逆序停止，以下是编程要求及程序实现代码，有需要的朋友参考下。
西门子s7-200中plc比较指令用法
1、编程要求
使用定时器+比较指令来控制五台电机顺序启动逆序停止：
（1）按下启动按钮I0.0，第一台电机启动Q0.0输出。每过3秒启动一台电机，直至五台电机全部启动。
（2）当按下停止按钮I0.1时，3秒后停止第五台电机，之后每过3秒逆向停止1台，直至五台电机全部停止。

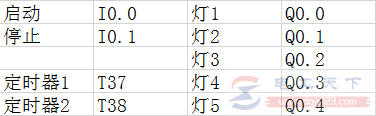

2、I/O分配
3、设定程序

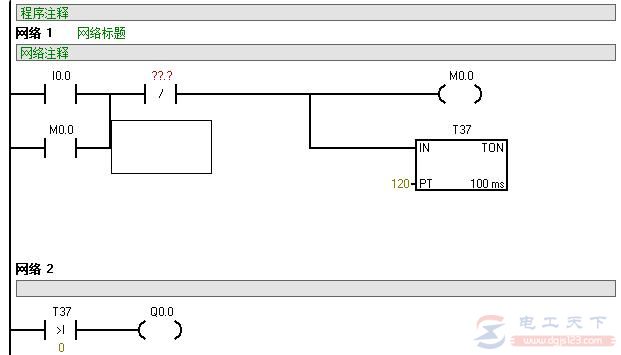

（1）设定定时器，并满足5盏灯点亮的总时长的计时要求。在按下时，点亮Q0.0；

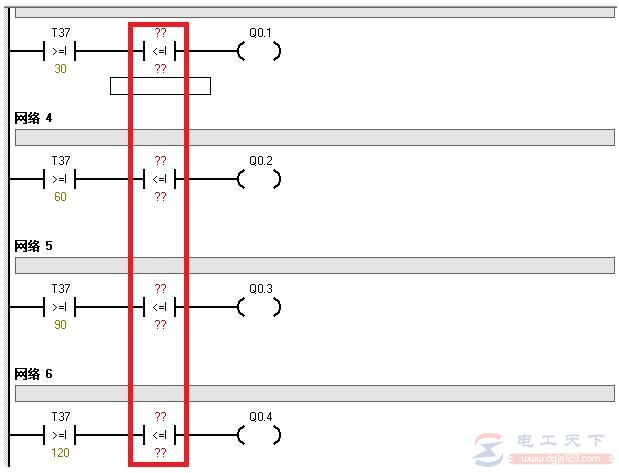

（2）设定第二/三/四盏灯的点亮条件，并保留熄灭条件；
（3）安排第五盏灯的点亮条件，并且按照要求设定第二个计数器，进行熄灭设定：

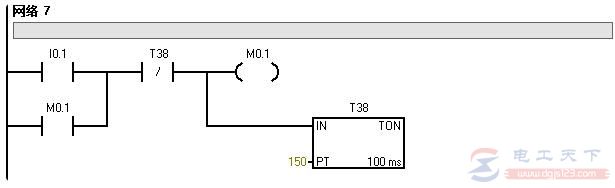

先设定一个I0.1的启动+自锁条件，确保第二个定时器T38满足启动条件。然后根据推算选好设定值，再按照逆序熄灭的要求，把此前预留得比较指令的位置，设定好时间值。
