【图】西门子s7系列plc计数器结构图解

西门子s7系列plc计数器结构图

计数器是一种由位和字组成的复合单元，计数器的输出由位表示，其计数值存储在字存储器中。

在cpu的存储器中留出了计数器区域，该区域用于存储计数器的计数值。每个计数器为2个字节（Byte），称为计数字。

在s7—300中，计数器区为512个字节(Byte)，因此最多允许使用256个计数器。

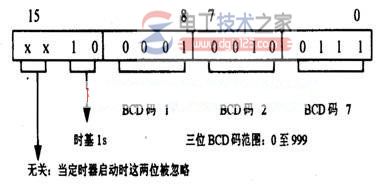

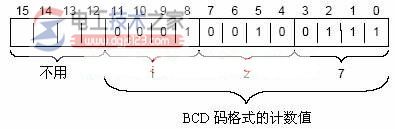

计数器的第0到第11位存放BCD码格式的计数值，三位BCD码表示的范围是0～999。第12～15位没有用途。　

　
s7中的计数器用于对rlo正跳沿计数。s7中有三种计数器，它们分别是：加计数器、减计数器和可逆计数器。只要计数器的计数值不是“0”，计数器的输出就为“1”。

当计数器启动时，累加器1低字的内容被当作计数初值装入计数字中。这一过程是由操作系统控制自动完成的，用户只需给累加器l装入不同的数值，即可设置需要的计数初值。
L    C# xyz
其中： xyz＝记数初值，取值范围：1到999。

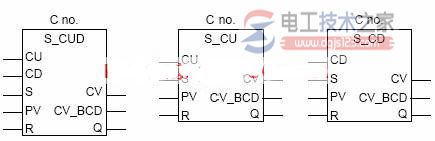

FBD符号：


可逆计数器    加计数器  减计数器
端子说明： CU —— 加计数输入    CD —— 减计数输入
S  —— 预置输入      PV —— 设置计数初值
R  —— 复位输入       Q ——  计数器状态输出

 CV —— 当前计数值输出（十六进制格式）
BCD—— 当前计数值输出（BCD码格式）

例，FBD 功能图如下：

STL语句表如下：
A     I 0.0
CU    C 10          \\计数器加计数
A     I 0.1
CD    C 10          \\计数器减计数
A     I 0.2
S     C 10           \\计数初值预置
               L     C#55           \\装入计数初值到ACCU1
               A     I 0.3
               R     C 10           \\计数器C10复位
               A     C 10
           =     Q 4.0

当输入信号I 0.2由“0”变为“1”时，计数初值55被装入计数器C10；
如果输入信号I 0.0由“0”变为“1”，计数器C10的计数值加1（除非C10的计数值已达到999）；
如果输入信号I 0.1由“0”变为“1”，计数器C10的计数值减1；（除非C10的计数值已减到0）；
如果输入信号I 0.3由“0”变为“1”，计数器C10被复位，计数值为0；
只要计数器C10的计数值不为0，则Q 4.0输出就为“1”。
