西门子S7-200高速计数器的模式与输入点

来源:电工天下   编辑:小电工发布时间:2020-04-08 13:34:54

有关西门子S7-200高速计数器的模式与输入点,若选择了HSC0的模式1,则外部高速计数输入点应接在I0.0,外部复位点应接在I0.2,感兴趣的朋友参考下。

西门子S7-200高速计数器的模式与输入点

高速计数器的实际输入要根据你选择的高速计数器号和模式来确定,这三者相当于X轴Y轴Z轴的关系,选中了其中两个轴,另外一个轴自然也就出来了。

例子:如果选择了HSC0的模式1,则外部高速计数输入点应接在I0.0,外部复位点应接在I0.2。

如果使用了多个高速计数器,则被某一高速计数器占用了的输入点,其它高速计数器不能再使用。如HSC0的模式3已经占用了I0.1作为外部方向控制点,那么HSC3高速计数器就不能再使用了,因为它的计数输入点也是I0.1,与之冲突了。

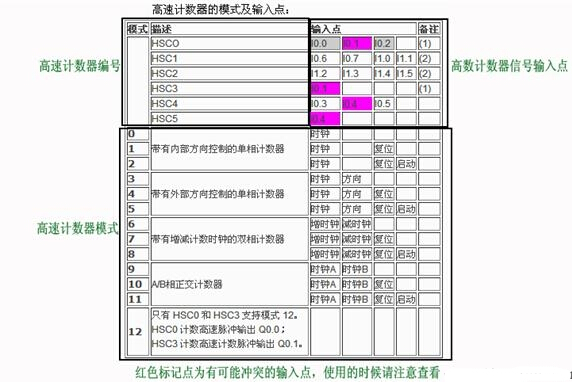

参考图:
