西门子1200plc仿真连接hmi与wincc的实施步骤

1200与hmi的仿真，包括触摸屏、tiawincc及经典wincc7.2,仿真都没问题。

一、软件准备

1. 必须要tiav13sp1才能对1200仿真，cpu固件要4.0以上(含4.0)，同时要安装plcsimv13sp1软件。

2.tiawincc专业版和经典wincc7.2是不能共存的(装虚拟机的除外)，刚开始电脑上装的wincc7.2再装tiawinccprofessional死活装不上，打电话给400后得到确认(估计内核相同没法共存)。

3.tiawincc的pc版也要硬件狗授权

因为电脑上已有wincc7.2，我只能电脑重装系统，再装tia软件，包括step7 professionalv13sp1、winccprofessionalv13sp1、plcsimv13sp1三款软件(因为简单模拟所以startdrive没装)。有关tiawincc软件版本相关问题可参阅wincc panel论坛“来自西门子技术支持热线的故事：关于tia portal(博途)v11中的wincc软件版本和许可证说明”一贴，西门子的工程师讲的很清楚。

二、项目建立与仿真(与hmi及博途wincc)

1)新建一个项目，添加1215cpu(4.1固件版本)，弄一个简单的模拟量程序，数据放到db1块pd里，注意db1选用优化的块访问。然后点击工具栏“开始访真”按钮，会自动启动plcsim，选择网络接口后直接下载到仿真器里。

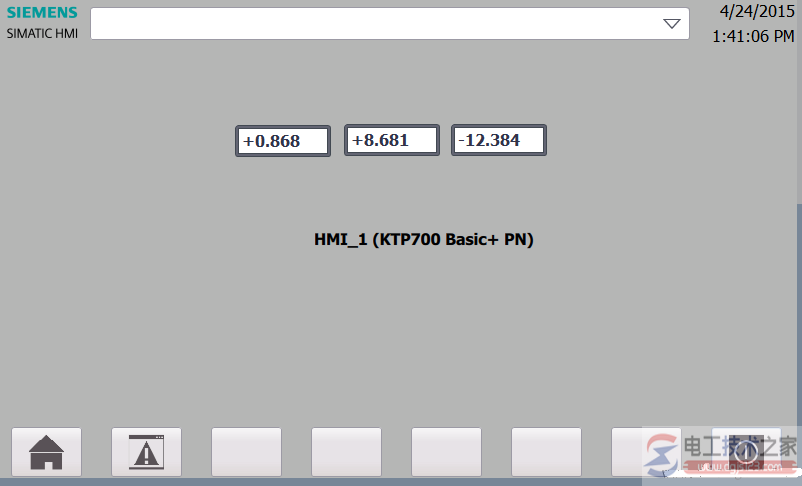

2)继续添加hmi触摸屏，比如选择7寸精简屏(ktp700 basic pn),添加后会有自动设置向导，你选择上面的plc即可，在“设备和网络”中将其与plc连在一起。直接在根画面下建3个io域，分别为压力、差压、温度，变量连接选择plc变量，直接找到db1，选择对应符号名连接即可。右键该him设备，选择“开始仿真”，会自动打开wincc rt，可以看到模拟的数据画面，至此触摸屏的仿真到此结束。

3)pc单机tiawincc

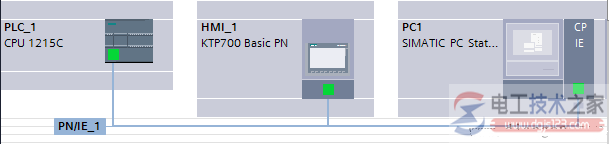

首先，右侧硬件目录选择“pc系统”---“常规pc”—“pc_station”进行添加，建立一个pc站，然后在该pc硬件视图右侧第一个插槽添加“通信模块”(也从右侧硬件目录里添加)，因为是模拟所以选择的通讯卡是“常规ie”，添加完后进行网络配置，使该pc也连接到上面的1200网络里。

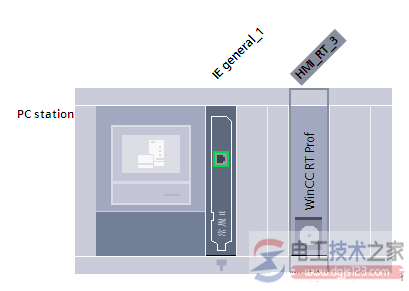

pc硬件视图里接着通信模块再添加应用软件，同样从右侧硬件目录“simatic hmi应用软件”---“wincc rt professional”进行添加，至此pc站硬件组态完毕。

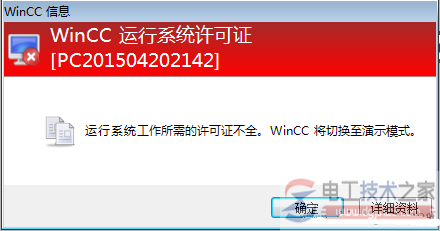

同样在根画面下将上面三个io域复制过来，然后也右键pc站“开始仿真”，由于没有硬件狗授权，所以会弹出许可证不全提示。

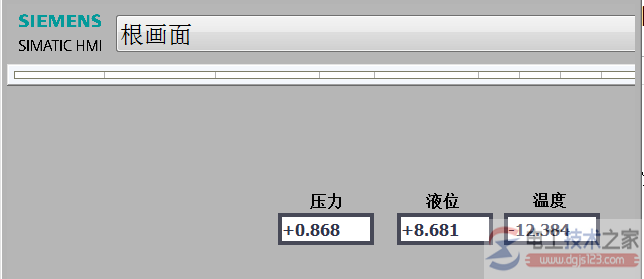

下面是模拟数据的画面

三、与经典wincc(7.2)的模拟

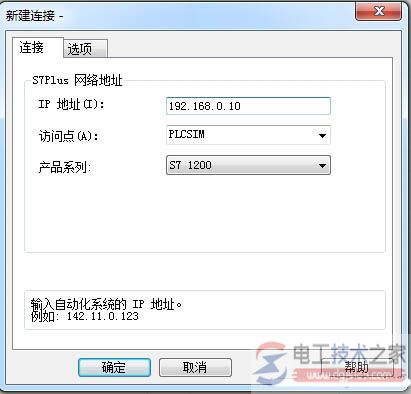

只要把访问点改为plcsim，另外注意wincc7.2要装更新安装包的，比如说update9之类，因为原始的wincc7.2不支持1200的4.0及以上固件cpu。
