plc立即位逻辑指令的特点
立即位逻辑指令的特点:不受plc周期扫描的影响,提供了PLC对I/O的响应速度。
普通位逻辑指令受PLC周期扫描的影响。

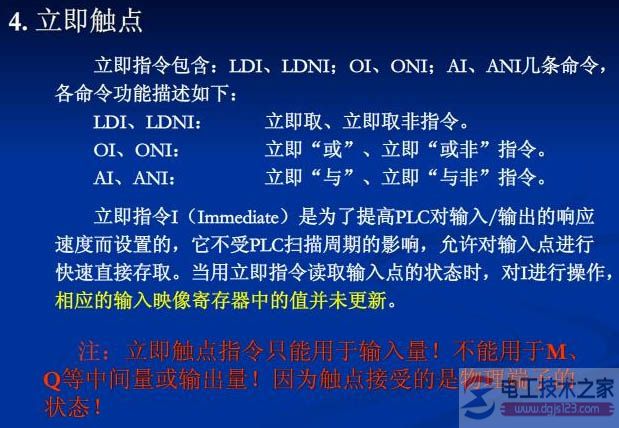

如图:
附,S7-300 PLC的基本位逻辑指令
位逻辑指令的运算结果用两个二进制数字1和0来表示。可以对布尔操作数(BOOL)的信号状态扫描并完成逻辑操作。逻辑操作结果称为RLO(result of logic operation)。
A And 逻辑“与”
AN And Not 逻辑“与非”
O Or 逻辑“或”
ON Or Not 逻辑“或非”
X Exclusive Or 逻辑“异或”
XN Exclusive Or Not 逻辑“异或非”
= Assign 赋值指令
NOT Negate RLO RLO取反
SET Set RLO (=1) RLO=1
CLR Clear RLO (=0) RLO=0
SAVE Save RLO in BR Register 将RLO的状态保存到BR。
边沿信号识别指令。
位逻辑指令的运算规则:“先与后或”。
可以用括号将需先运算的部分括起来,运算规则为:
“先括号内,后括号外”。
梯形图LAD表示的基本位逻辑指令
---| |--- Normally Open Contact (Address) 常开触点
---|/|--- Normally Closed Contact (Address) 常闭触点
---(SAVE) Save RLO into BR Memory
将RLO的状态保存到BR
XOR Bit Exclusive OR 逻辑“异或”
---( ) Output Coi 输出线圈
---( # )--- Midline Output 中间标志输出
---|NOT|---Invert Power Flow RLO取反
功能图FBD表示的位逻辑指令
