plc编程上升沿不通怎么办？

plc编程上升沿不通怎么办？

1、为什么上升沿不通？

当系统检测到RLO由0变为1时，执行指令后的RLO为1(脉冲)，即RLO为1(脉冲)只维持一个plc扫描周期。

SODT的触发端仅为为一个PLC扫描周期，在定时器尚未到时时，RLO已为0了。故不能实现接通功能。见上传的SODT的时序图。

2、实现方法：
将SODT改为应用SPEXT来实现。这样即使触发端仅为为一个PLC扫描周期，RLO在定时器设定的时间内保持为1。见上传的SPEXT的时序图。

1，SODT的时序图

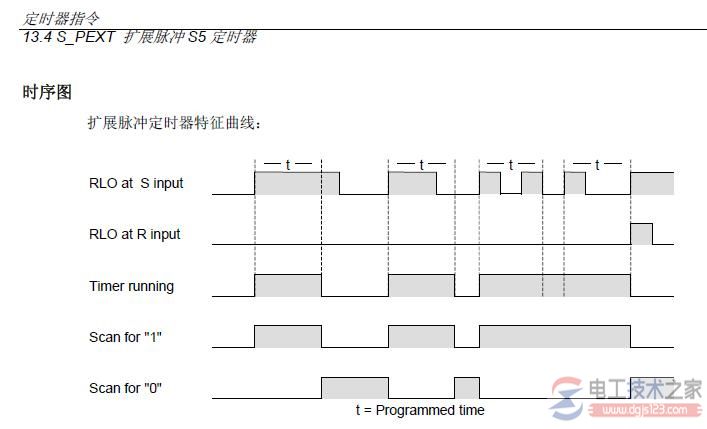

2，SPEXT的时序图

附，plc编程上升沿，下降沿命令的作用

用一个光电开关来做一个产品计数器，原理是一个产品经过开关，计数器加一；假设开关接到x0(输入点)上，那么在程序中就要用一个x0的上升沿驱动计数器，才能保证经过一个产品，计数器只加一，若没有上升沿，plc会在x0接通时的每一个扫描周期加一。扫描周期，就是说若没有上升沿，开关接通一秒，计数器就加了几十上百次了。

补充：随着微处理器、计算机和数字通信技术的飞速发展，计算机控制已扩展到了几乎所有的工业领域。现代社会要求制造业对市场需求作出迅速的反应，生产出小批量、多品种、多规格、低成本和高质量的产品，为了满足这一要求，生产设备和自动生产线的控制系统必须具有极高的可靠性和灵活性，plc编程正是顺应这一要求出现的，它是以微处理器为基础的通用工业控制装置。

plc上升沿与下升沿在编程中的应用

当要在外部的开关量从0到1时起作用则用到上升沿，即采集开关从断开状态到闭合的那一瞬间，给予plc一个信号，而开关常闭或常开，PLC都不动作。下降沿正好相反。

例如，在plc输入点上接了一个开关，要在开关接通的一瞬间作为plc编程的触动信号，则需要使用上升沿指令。
