数控机床plc编程方法实例

有关数控机床的plc编程方法，以冷却系统plc控制为例，说明数控机床plc程序的编制方法，整个程序完成数控系统对冷却液的手动与自动的全过程控制，一起来了解下。

数控机床plc编程实例

以冷却系统plc控制为例，说明数控机床plc程序的编制方法。

控制要求：冷却液控制程序可通过机床控制面板的控制键启动或停止冷却，也可以在自动或mda方式下利用m07或m08启动冷却，用m09停止冷却。在急停、冷却电机过载、冷却液位过低或程序测试等情况下终止冷却输出并报警。

plc输人输出地址表:根据plc所给定的地址范围，对每个与plc控制有关的信号赋于专用的信号名和地址。从机床输入给plc或从nc输入给plc的均称为plc的输入，从plc输出给机床或从plc输出给nc的均称为plc的输出。

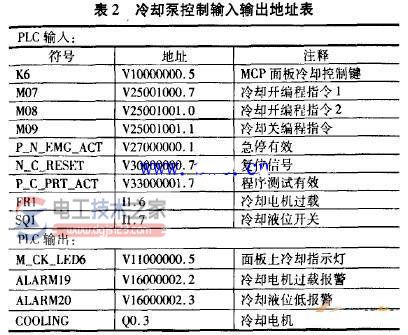

根据此原则，制作的冷却控制的输入输出地址见表2：

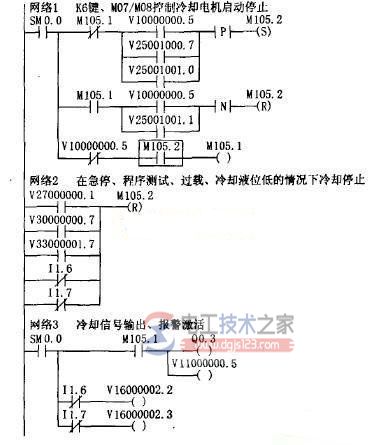

plc梯形图如图3：

图3冷却系统plc控制梯形图

整个程序完成数控系统对冷却液的手动与自动的全过程控制。

第1段程序中，冷却手动控制键K6的第一次按下或程序控制指令M07、M08将对中间标志位M105.2完成置位操作；K6的第二次按下，程序控制指令M09将对中间标志位M105.2完成复位操作，而由M105.2去激活冷却输出标志位M105.1，M105.1在第3段程序中激活冷却输出Q0.3和冷却输出显示的信号地址Vl 1000000.5。

第2段程序表示当外界出现诸如急停、复位操作、程序测试状态、冷却电机过载报警、冷却液面过低报警时，M105．2将被强行复位，中止冷却输出。

第3段程序为信号的输出控制，由M105.1控制冷却输出Q0．3和冷却输出指示灯V11000000.5，11.6／11.7分别控制冷却电机过载报警V1600002．2和冷却液面过低报警V1600002.3。
