plc常闭触点输入信号的处理方法【图】

来源:电工天下时间:2015-10-18 20:36:14 作者:老电工手机版>>

plc常闭触点输入信号的处理方法

如果输入信号只能由常开触点提供,梯形图中的触点类型与继电器电路的触点类型完全一致。

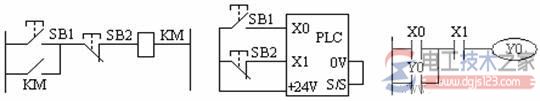

如果接入plc的是输入信号的常闭触点,这时在梯形图中所用的X1的触点的类型与plc外接SB2的常开触点时刚好相反,与继电器电路图中的习惯也是相反的。

建议尽可能采用常开触点作为plc的输入信号。

plc常闭触点输入信号的处理方法
