【图】直流母线电压监视装置的电路图说明
来源:电工天下时间:2019-12-28 08:00:26 作者:老电工手机版>>
有关直流母线电压监视装置的电路图,直流母线电压监视装置主要是反映直流电源电压的高低,KV1是低电压监视继电器,正常电压KV1励磁,其常闭触点断开,KV2是过电压继电器。
直流母线电压监视装置电路图
直流母线电压监视装置主要是反映直流电源电压的高低。
KV1是低电压监视继电器,正常电压KV1励磁,其常闭触点断开,当电压降低到整定值时, KV1失磁,其常闭触点闭合, HP1光字牌亮,发出音响信号。KV2是过电压继电器,正常电压时KV2失磁,其常开触点在断开位置,当电压过高超过整定值时KV2励磁,其常开触点闭合, HP2光字牌亮,发出音响信号。

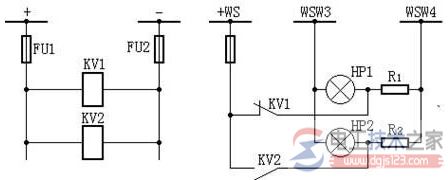

图1 直流母线电压监视装置电路图
