配电变压器防雷接地线安装要求与安装口诀

来源:电工天下   编辑:小电工发布时间:2019-07-01 19:38:34

有关配电变压器防雷接地线的安装口诀,配电变压器防雷接地线的安装要求,对于变压器,一般还要求设置一个防雷电的接地线,该地线一般要在变压器安放地点现场自制。

配电变压器防雷接地线安装

口诀:

五号角铁八九只,两两间距整五米。排成口字或一字,两点五米打入地。

四十扁铁焊结实,接地摇表测阻值。百千伏安四欧计,百下十欧也可以。

说明:对于变压器,一般还要求设置一个防雷电的接地线。该地线一般要在变压器安放地点现场自制。

用8~9根长度不小于2.5m的5号角铁(5×50)排成一字或口字型,间距为5m,将上述角铁打入地下,上端距地面0.6m以上,用扁铁将各角铁的顶端焊连成一体并引出地面,与避雷装置相连。

如下图:

对变压器防雷接地线的安装要求1

接地线的接地电阻要尽可能小,一般要求不大于4Ω,对于较小容量的变压器,可适当放宽,但最大不应超过10Ω。

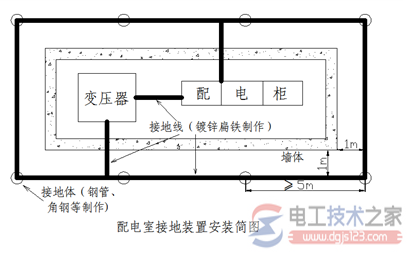

下图为配电系统接地装置安装布置简图。

对变压器防雷接地线的安装要求2
