低压系统有哪三种接地形式

来源:电工天下时间:2022-08-21 21:18:06 作者:老电工手机版>>

低压接地系统没有“三相五线制”的概念,三相四线制中的“线”是指带电导体,PE导体是保护导体(俗称地线),在电气系统正常工作情况下不带电,所以它不这里所说的“线”。

低压系统的接地形式

低压接地系统有三种接地方式:即TN系统,TT系统,IT系统。(TT和IT系统不涉及问题本身,本文不做讨论)

TN系统,从变压器低压侧接出的TN系统有两种,一种是TN-C系统,一种是TN-S系统。

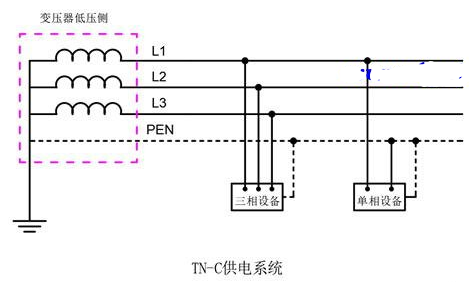

TN-C系统就是所谓的“三相四线制”,其实就是四根导线,三个相线,一根PEN线,这根PEN线叫保护中性导体,把保护导体和中性导体放在一起,但主要是保护导体的性质。TN-C系统节省了一根中性导体,其主要目的是省钱,减少施工费用。现在的规范和标准不提倡采用这种接地方式。

低压系统有哪三种接地形式

TN-C系统在接入建筑物的低压配电室时,必须做一次重复接地,将PEN线分开,变成PE线和N线,接地系统变为TN-C-S系统,此后的回路严禁将PE线和N线在合为PEN线,注意是严禁。这就是从变压器低压侧出来四根电缆,变成五根电缆的原因。

TN-S系统从变压器低压出线侧出来,就是五根电缆,三个相线,一根N线,一根PE线,在此处PE线和N线已经分离,接入建筑物的低压配电室时就是五根线组成的电缆。

入户线是四根线,这种情况只在农村能见到(杆上变压器低压侧直接引入住户中),而且不多见,入户线要都是四根线组成的电缆,在入户处需要做重复接地,将PEN线分开,否则没有单相AC220V的电源,居民户中的用电设备大部分都是单相设备。

住宅建筑和公共建筑只有在外部电缆进入低压配电室时,甲方或施工方为了节省电缆费用而采用TN-C系统,才会有进线是四根线的情况。

目前的供配电设计图纸很少有TN-C系统,一般都是TN-S系统,五根线组成的电缆更加安全,PE导体和N导体在供配电系统中的作用不同。
