三相四线地线的含义详解

来源:电工天下时间:2021-03-11 11:20:03 作者:老电工手机版>>

有关三相四线地线的知识,进户线是三相四线,说明用电户不是普通用电户,大多是家里开小工厂的,或者就是小型工厂(自己没有变压器),这种小工厂供电一般是TT系统供电或TN-c系统供电。

三相四线地线的含义

1、TT系统供电

TT 方式供电系统是指变压器中性点直接接地,将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称 TT 系统。

第一个符号 T 表示电力系统中性点直接接地;第二个符号 T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接,而与系统如何接地无关,即系统接地和设备外壳接地没有直接的金属连接。

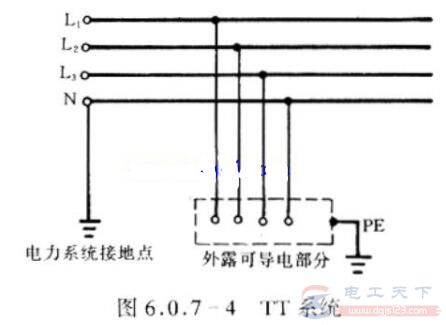

三相四线地线的含义详解

由以上介绍与上图可知,地线是设备外壳引出线直接接在了接地装置上,既接地极上,这个地线是真正意义上的地线,和系统没有关系,这个接地线是独立的。

2、TN-C系统供电

TN-C供电系统是指电源中性点接地,将电气设备的金属外壳与中性线连接的保护系统,称为接零保护系统。

TN-C供电系统的中性线兼作接零保护线,称作保护中性线,用PEN表示。即工作零线和保护零线合二为一,TN-C系统的PEN线要多处做重复接地

由说明和上图可知,设备的外壳接的是PEN线,是从主PEN线上引来的,再接在设备外壳上,很多人看到设备外壳上的保护线以为是地线,实际是保护接零线,只是习惯把这条线称为地线。
