电力配电变电器常用知识(多图)
来源:电工天下时间:2017-03-16 19:04:50 作者:老电工手机版>>
电力配电变电器常用知识

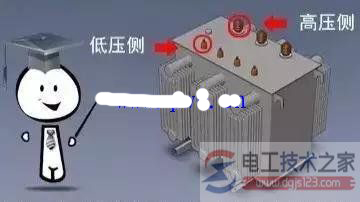

配电变压器的3D模型:
当然,生活中的变压器并不是孤零零的出现的。
这就是它工作时的样子

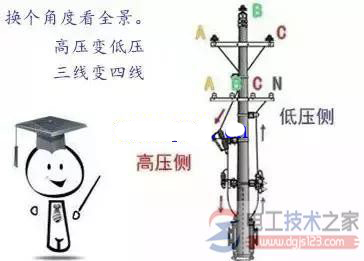

配电变压器和它的朋友们。让我们先从高压侧说起。
配电变压器:将电能运输时的高电压降至用户正常使用的低电压。
他的全称是:高压跌落式熔断器
高压跌落式熔断器的作用:
1、具备隔离开关的功能(可以产生明显断开点)。
2、具备保护变压器的功能(电流异常升高时,自身会熔断切断电源)。
让我们顺着跌落式熔断器往下看。
名称:氧化锌避雷器
避雷器可以保护变压器免受雷电冲击。
说完了高压侧,我们再看低压侧
他们叫做:低压隔离开关(低压刀闸)
切断空载电流,产生明显的断开点。
变压器的原理小编就不多讲,小编今天从另一个角度来聊聊配电变压器。
话题一
变压器说:我们不产生电,只是电能量的搬运工。
变压器的容量到底指的是什么?
是指变压器带负荷的能力,用kVA表示。
注意:kVA是视在功率。
kW是实际功率。
所以,变压器的容量要乘以功率因数才是它实际的承载能力。
S是视在功率,P是有功功率,Q是无功功率
一台变压器,如果无功功率越大,那么输出的有功功率就越小,为了让它多出力,所以我们要进行无功补偿。
话题二
变压器工作时会发出嗡嗡声
噪音来源:
噪声是由铁心的磁致伸缩、绕组变形、邮箱及磁屏蔽内的电磁力所引起的。
话题三
配电变压器的安装位置不合理,不仅影响供电可靠性、电压质量,还影响线损。
配电变压器安装位置的原则:
1.应尽量接近负荷中心。
2.要考虑高压进线可能性和安全可靠性。
3.有利于维护与修理。
4.负荷种类多,使容量得到充分利用,提高负荷率。

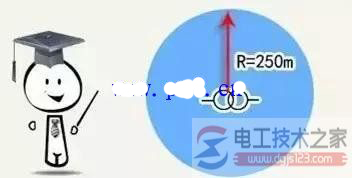

城市电网的低压供电半径一般控制在250m左右
