家用配电箱断路器的正确设置方法

来源:电工天下   编辑:小电工发布时间:2019-10-30 17:11:25

在家用配电箱中,断路器的位置放哪里,是一个很严肃的问题,断路器作为配电箱的灵魂设备,其质量的好坏决定了配电箱质量的好坏。分享下家用配电箱断路器的正确设置方法,一起来看下。

家用配电箱断路器的设置方法

1、正确的做法

在总开关位置安装一个2PC32断路器,所有的电灯开关使用一个1PC20断路器控制(房间较大或楼层较多,可在每层设置一个1P断路器)。

每个房间的插座用一个1PC25漏电断路器控制,每个空调或热水器插座,用一个2PC25漏电断路器控制。

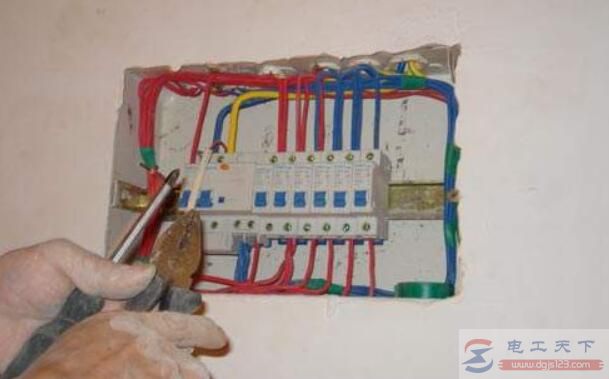

家用配电箱断路器的正确设置方法

(家用配电箱线路设计 参考图)

设置说明:

Cxx代表断路器型号,数字xx代表断路器载流量,超过该数值就会跳闸。

型号在断路器的左上角标注, 所有品牌标注的位置都一样,例:

以2室2厅1厨1卫的户型为例,配电箱内共需要2PC32断路器一个(主开关),1PC20断路器一个(所有房间的灯),1P漏电断路器6个(客厅、餐厅、主卧、次卧、卫生间、厨房各一个,阳台与所在房间共用一个),2P漏电断路器4个(客厅空调、主卧空调、次卧空调、热水器各一个)。

2、错误的做法

这里说一下错误的做法,出错点在漏电断路器的位置上,有些电工在设计时,会把漏电断路器放到总开关的位置,各分路开关均为无漏电的普通断路器。

此种设计的好处是降低了成本,不用全部采用带漏电保护装置的断路器,但却存在一个大的安全隐患:单个支路发生漏电,当数值较小时,主开关的漏电断路器达不到跳闸值时,则会出现电路漏电不跳闸的问题。

因此,在家用配电箱中,断路器的型号选择,以及断路器的安装位置,均是需要认真对待的,切不可为了省钱,而留下安全隐患。
