漏电保护器的由来,漏电保护器是做什么的?

来源:电工天下   编辑:小电工发布时间:2019-09-11 14:50:01

有关漏电保护器的来历,漏电保护器对于防止触电发生的原理是什么,触电电流对人体的危害程度跟触电电流的大小、触电时间的长短等因素有关,多大的漏电电流就应该引起断电保护动作以及动作时间是多少。

漏电保护器

漏电保护器自上世纪60年代以来,大大减少了人身触电和电器设备的漏电事故。

漏电保护器不仅用在工业生产中,在日常生活中的应用也越来越广泛。那么,漏电保护器究竟是怎样工作的呢?有了漏电保护器以后是否就可以杜绝人身触电事故呢?

漏电保护器内部装有零序互感器,随时监测火线与零线的电流,正常情况下,电流从火线流到零线,两根电线的电流应该是相等的,在零序互感器上感应出的磁场大小相同方向相反,相互抵消。

漏电时,一部分电流流入大地,导致火线的电流大于零线,零序互感器内的磁场不再平衡,其次级绕组便感应出电压,触发内部的晶闸管,晶闸管导通后接通电磁脱扣器电源,使脱扣器立即自动跳闸关闭电源。漏电保护器能够防止触电的原因就在于此,因为漏电后,它能够在0.1秒内断开电源,因此可以保证安全。

限于现有的物理知识,要详细、准确地理解漏电保护器的工作原理,目前还有一定的困难,但粗略地、大概地了解它的工作情况,以使我们能知道它铭牌上所标技术指标的含义还是可能的。

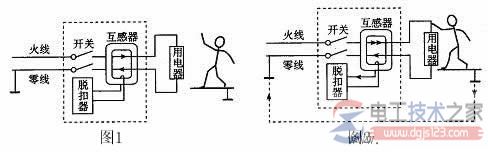

如图1,虚线框所包围的是漏电保护器的主体部分,它包括主开关、互感器、脱扣器三部分。(电工天下 www.dgjs123.com)在正常工作时,火线、用电器和零线构成一个闭合电路。可以想象:火线中的电流和零线中的电流是大小相等、方向相反的,火线和零线对互感器所产生的效果完全抵消,互感器中没有电流流过,脱扣器接在互感器上的线圈“感觉”什么事情都没有发生,脱扣器不动作,开关保持接通状态。

漏电保护器

如图2,如果地面上的人触摸到火线,就有电流从火线经过人体流向大地。这时互感器中火线和零线中电流的大小出现差异,使互感器上的线圈感应出电流(以后将会学到这方面的知识),这个电流使脱扣器动作,把开关断开从而切断了电路,保护了人身安全。

触电电流对人体的危害程度跟触电电流的大小、触电时间的长短等因素有关,触电电流在0.5 mA以下时,人体没有反应;触电电流为30 mA、触电时间为1s以下时,不会造成死亡事故;触电电流为200 mA时,即使触电时间为0.2s,也有可能造成生命危险。

因此,对漏电保护器来说,多大的漏电电流就应该引起断电保护动作以及动作时间是多少,这是两个重要的技术指标。用于一般场所防止触电事故的漏电保护器,当漏电电流达到60 mA时,通常要求漏电保护器必须在0.2s内断开电路,当漏电电流为250 mA时,要求在0.04s内断开电路。用于防止发生火灾的漏电保护器的灵敏程度可以适当放宽,动作时间在0.1s到2s之间。

为经常检查漏电保护器的动作性能,漏电保护器上必须装一个试验按钮,按下按钮时,可以模拟一个漏电电流,以检查漏电保护器的开关能否正常脱扣。
