单联双控与双联双控开关的接线图

来源:电工天下   编辑:小电工发布时间:2020-03-24 09:50:33

有关双控开关的接线图,双联双控开关原理,以及单联双控开关的原理与接线图,并介绍三联双控开关的接线图与接线方法,三联双控开关的原理跟其它两种双控开关的类似。

双控开关的接线图

1、什么是双控开关

双控开关是指对某个设备进行两个地方的分别控制。

一开双控开关,就是单联的双控开关!单联:在一个开关面板上就一个按钮!双控开关:两个双控开关控制一个线路上的灯,无论你用哪个开关,都能让灯亮或者熄灭!多用于楼梯中。

比如,在下楼时打开开关,到楼上后关闭开关。如果是采取传统的开关的话,想要把灯关上,就要跑下楼去关,采用双控开关。

单联双控开关接线图

2、单联双控开关原理

单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。每个单刀双掷开关有三个接线端,分别连着两个触点和一个刀。

3、单联双控开关接法

把两个单刀双掷开关的两个触点分别相连,即开关1的触点1与开关2的触点1相连,开关1的触点2与开关2的触点2相连,然后两个开关的刀做为整个开关的两 端接入电灯的两端。

当开关1和2的刀同时接打向各自触点1或同时打向触点2时,电路接通,则灯亮。若两开关的刀一个打向触点1而另一个打向触点2时,电路不通,则灯灭。

因此,两个开关都可以控制灯。两个开关可以放在楼梯的上下两端,或走廊的两端,这样可以在进入走廊前开灯,通过走廊后在另一端关灯,既能 照明,又能避免人走灯不灭而浪费电。

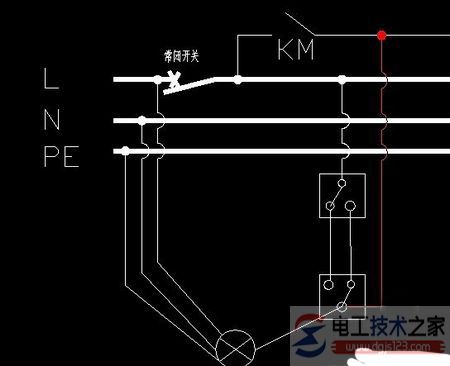

有关单联双控开关的接线图,如下所示:

双联双控开关接线图

4、双联双控开关原理

双联双控开关的定义与单联双控开关的定义差不多,唯一的区别就是双联是2个按钮的开关,单联就只是一个按钮的开关。

5、什么是双联双控开关

双联双控开关是指在一个面板上,通过两个按钮来控制两个用电设备,就是两个开关控制这两条电路。

6、双联双控开关的接线

先将一个双控开关的中间接线柱连接到火线,再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片),然后连接来回线,即用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。

三联双控开关接线图

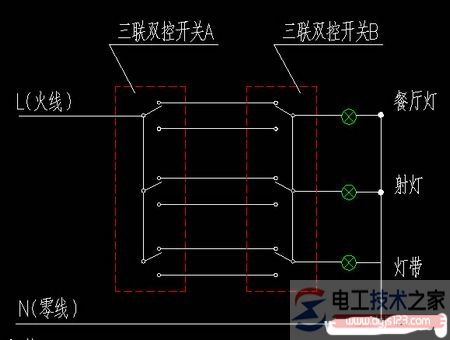

三联双控开关的原理,三联双控开关的原理跟上面两种双控开关是一样的。

双控开关接线图,本节内容就是这些,希望对电工朋友有所帮助。
