旋转开关的结构与型号含义_旋转(转换)开关的使用注意事项

来源:电工天下   编辑:小电工发布时间:2021-06-10 09:27:52

有关旋转开关的结构与型号含义,旋转开关也是一种刀开关,它由多节触头组成,故又称为组合开关,旋转开关的安装与使用注意事项有哪些,不了解的朋友参考下。

一、什么是旋转开关

旋转开关实质上也是一种刀开关,只不过一般刀开关的操作手柄是在垂直于安装面的平面内,向上或向下转动的,而旋转开关的操作手柄,则在平行于其安装面的平面内,向左和向右转动而已。它可用来作接通或分断电路,换接电源或负载、测量三相电压、控制小型电动机的正反转之用。

转换开关有许多系列,这里只介绍全国统一设计的产品HZ10系列。

它具有寿命长,使用可靠,结构简单等优点,适用于交流50赫兹、380伏、直流220伏及以下的电源引入,旋转开关结构5千瓦以下小容量电动机的直接启动、电动机的正、反转控制及机床照明控制电路中,但每小时的转换次数不宜超过15~20次。

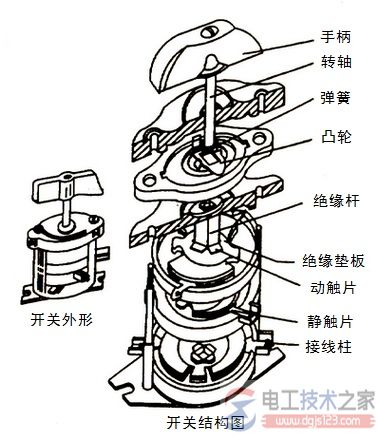

HZ10-10/3型转换开关外形、内部结构如下图。



旋转开关

它是由多节触头组成,故又称为组合开关。HZ10系列转换开关是根据电源种类、电压等级,所需触头数、电动机的容量进行选用的。开关的额定电流一般取电动机额定电流的1.5~2.5倍。

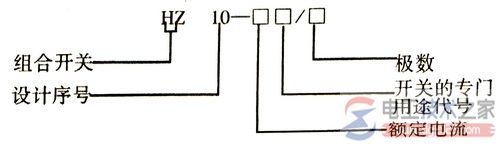

HZ10系列转换开关型号的含义如下图:

旋转开关

旋转开关型号

旋转开关

二、旋转开关的安装与使用注意事项

1、安装旋转开关时应使手柄保持水平旋转位置为宜;HZ10系列旋转开关实物图

2、由于旋转开关的通断能力较低,故不能用来分断故障电流。用过电动机正反转控制时,不许再电动机完全停止转动后才允许反向接通;

3、当负载的功率因素较低时,旋转开关的容量应降低使用,否则影响开关寿命;若负载的功率因素小于0.5时,由于熄弧困难,不宜采用HZ旋转开关;

4、旋转开关的接线方式很多,需要更具实际需要正确选用相应规格的产品。其本身不带过载和短路保护,若电路要求有上述保护时,则应同时另外装设;

5、操作不宜过于平凡,通常每小时不应超过300次。否则触头机械磨损过快,容易使金属粉末残留在触头间隙中造成绝缘不良。

三、旋转开关

旋转开关可以用来取代传统电阻式电位计模拟功能的旋转脉冲产生器,这些旋转开关通常应用在仪器前端面板和影音控制板的人机界面,旋转开关采用正交光学编码器作为取代模拟电位计的纯数字器件,这些旋转开关在外观上相似于传统或电阻式电位计,不过这些旋转开关的内部构造完全数字化并使用光学技术。和传统增量编码器产品相似有两个正交输出信号 (通道 A 和通道 B),可以直接和编码器处理芯片相连接。

1、旋转开关的用途

旋转开关是以旋转手柄来控制主触点通断的一种开关。旋转开关的结构形式也有两种,分别是单极单位结构和多极多位结构。单极单位旋转开关在应用中常与转轴式电位器共同使用,而多极多位旋转开关多用于工作状态线路的切换。

2、旋转开关的工作原理

在一段范围内是变换电阻值,然后有一个触点开关,这是老式电视机和收音机的开关,现在的风扇的话就是有几个档位,接了风扇绕组的几组引出线,通过改变线圈圈数来改变转速,原理和电位器相似。

3、旋转开关的结构特点

常见的波段开关及万用电表的换挡开关均为旋转开关, 其结构有两种:一种是BBM(Break Before Make)接点型,其特点是在换位时动接点先断开前接点后再接通后接点,其间有一个与前后接点都断开的状态:另一种是MBB(Make Before Break)接点型,其特点是在换位时动接点有一个与前后接点都接触的状态.然后再断开前接点,与后接点保持接触状态。在电路设计中应根据电路用途和电路 安全来选择合适的旋转开关。

4、旋转开关的常见类型

旋转开关,因为其用途的关系,整体采用密封结构,有一定的防水效果,基本可达到IP65的防水级别。

同时需要采用比较坚硬耐用的金属材质,在档位上有2档或者3档的区别。如AS系列(RIVERSUN (HONG KONG) LTD ):

Electrical Ratings 1A @ 24VDC;1A @ 125VAC;0.5A@ 250VAC

Dielectric Strength 2000Vrms min contact to contac

Insulation Resistance ≥ 100MΩ min

Operating Temperature -25ºC to 55ºC

Sealing Degree IP65 standard

Storage Temperature -25ºC to 55ºC

Electrical Life 50,000 cycles typical

Contact Resistance ≤50mΩ initial
